En este ejercicio, añadirá regiones de ensanchamiento dinámicas entre los P.K. especificados de un desfase de alineación.
Las regiones de ensanchamiento resultan útiles para crear paradas de autobús, medianas, carriles segregados y carriles de aparcamiento.
Este ejercicio es la continuación de Ejercicio 2: edición de un desfase de alineación.
Creación de un ensanchamiento en un desfase de alineación
- Abra Align-6C.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
El dibujo contiene una superficie y una alineación del eje con dos desfases de alineación.
- Seleccione el desfase de alineación en el lado derecho de la alineación del eje.
- Haga clic en la ficha
Buscar. - Siga las solicitudes de la línea de comandos para especificar los parámetros siguientes:
- ¿Crear parte de ensanchamiento como nueva alineación?: No
- P.K. inicial: 150
- P.K. final: 1000
- Desfase de ensanchamiento: 24

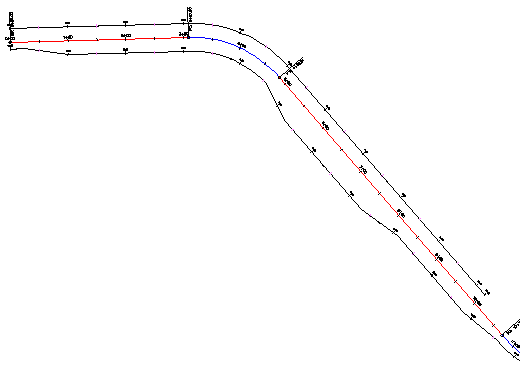

Se crea la región de ensanchamiento y los parámetros que se han introducido se muestran en el cuadro de diálogo Parámetros de desfase de alineación. Obtendrá información sobre cómo utilizar este cuadro de diálogo y los pinzamientos para modificar el desfase de alineación en Ejercicio 4: edición de un ensanchamiento de desfase.
Adición de una región de ensanchamiento a una región de ensanchamiento
- Seleccione el desfase de alineación en el lado derecho de la alineación del eje. Haga clic con el botón derecho del ratón. Haga clic Editar parámetros de desfase. Nota:
También puede utilizar el pinzamiento

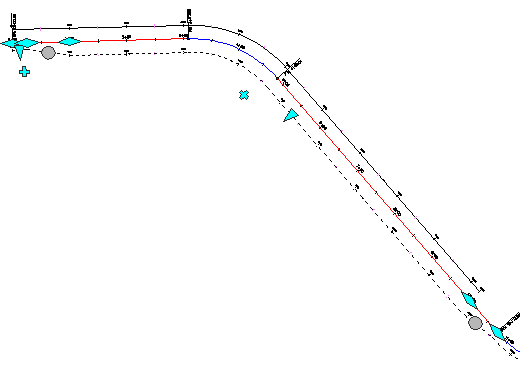

para añadir una región de ensanchamiento. Los parámetros de desfase de alineación, incluyendo los parámetros del ensanchamiento existente, se muestran en el cuadro de diálogo Parámetros de desfase de alineación.
- En el cuadro de diálogo Parámetros de desfase, haga clic en Añadir un ensanchamiento.
- Siga las solicitudes de la línea de comandos para especificar los parámetros siguientes:
- P.K. inicial: 550
- P.K. final: 750
- Desfase de ensanchamiento: 42
- Pulse ESC para anular la selección del desfase de alineación.

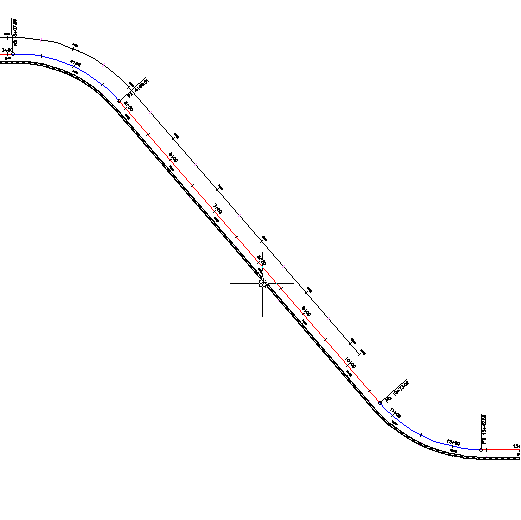

La segunda región de ensanchamiento se crea dentro de la región de ensanchamiento original. Los parámetros para la nueva región de ensanchamiento se muestran en el cuadro de diálogo Parámetros de desfase de alineación.
Para proseguir en este aprendizaje, vaya a Ejercicio 4: edición de un ensanchamiento de desfase.
