En este ejercicio, aprenderá cómo cambiar los datos que se muestran en una guitarra.
Este ejercicio es la continuación de Ejercicio 2: desplazamiento de etiquetas en una guitarra.
Modificar el estilo de guitarra
- Abra Profile-6C.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.

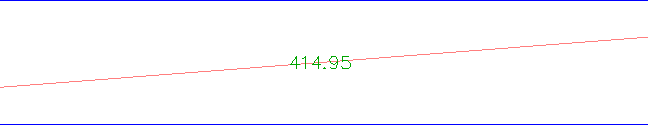

Observe que en la guitarra Geometría vertical inferior, las etiquetas de las tangentes de subida están tapadas por las tangentes.
- Seleccione la rejilla del perfil. Haga clic con el botón derecho del ratón. Haga clic en .
- En el cuadro de diálogo Propiedades de visualización del perfil, en la ficha Guitarras, en el campo Ubicación, seleccione Parte inferior de visualización del perfil.
- En la fila Geometría vertical, haga clic en
junto a Geometría. - En el cuadro de diálogo Designar estilo de guitarra, haga clic en
Editar selección actual. - En el cuadro de diálogo Estilo de guitarra de geometría vertical, en la ficha Detalles de guitarra, en el área Etiquetas y marcas, el campo En indica el tipo de etiquetado de guitarra donde se encuentra el foco de las herramientas de edición. Asegúrese de que está seleccionado el valor Tangente de subida.
- En el área Etiquetas y marcas, haga clic en Crear etiqueta.
El cuadro de diálogo Creador de estilo de etiqueta contiene los controles para crear y editar componentes de etiqueta. Observe los diferentes controles disponibles para el formato de etiquetas de guitarra.
- En la colección Texto, cambie el valor de Enlace a Inferior centro.
- Haga clic en Aceptar tres veces.
- En el cuadro de diálogo Propiedades de visualización del perfil, haga clic en Aplicar.

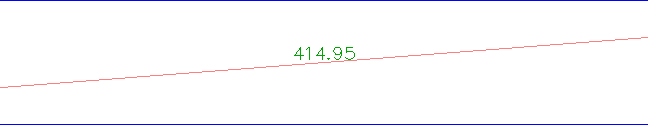

Observe que en el dibujo, la posición de la etiqueta de tangente de subida de la guitarra ha cambiado.
Profundización: cambie la posición de etiqueta para las tangentes de bajada y los acuerdos cóncavos y convexos.
