En este ejercicio, aprenderá a cambiar el orden de las etiquetas en las guitarras.
Las etiquetas de guitarra pueden solaparse si los puntos que etiquetan están cerca unos de otros. En este ejercicio, aprenderá cómo decalar una serie de etiquetas en una guitarra y, a continuación, desplazar etiquetas de guitarra individuales a ubicaciones concretas.
Este ejercicio es la continuación de Ejercicio 1: Adición de guitarras a una visualización del perfil.
Decalar etiquetas de guitarra
- Abra Profile-6B.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.

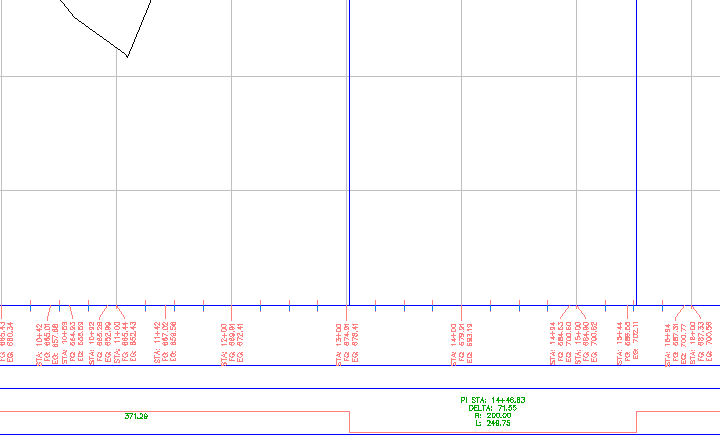

Las guitarras en la parte inferior de la visualización del perfil PV - (3) anotan la geometría horizontal y vertical de la alineación de la carretera propuesta y la elevación de cada perfil en los P.K. principales.

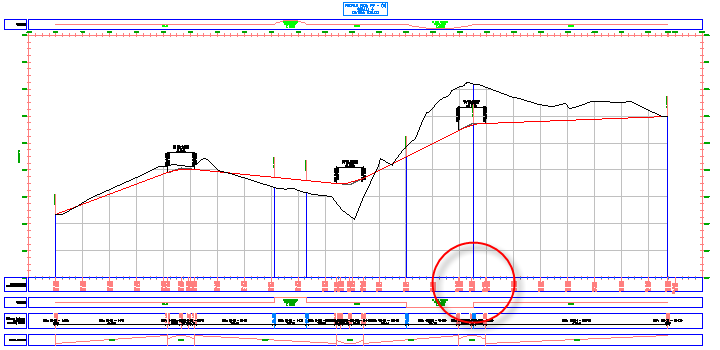

- Aplique el zoom en el área siguiente.
Las etiquetas de geometría horizontal y vertical se solapan en esta área.

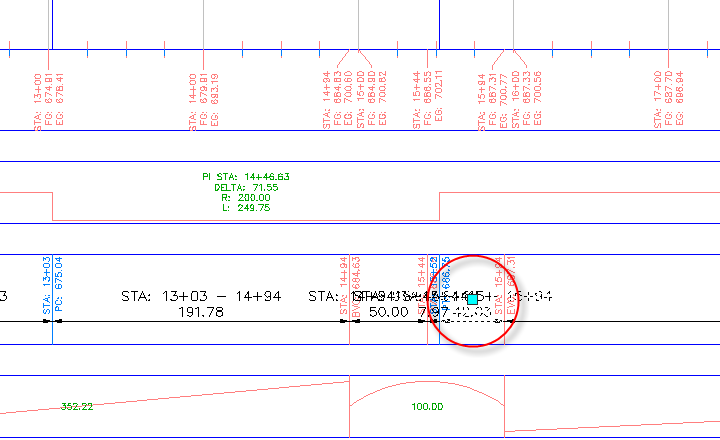

- Seleccione una de las etiquetas de geometría en esta guitarra. Haga clic con el botón derecho del ratón. Haga clic en Propiedades.
- En la paleta Propiedades, bajo Decalaje, especifique los parámetros siguientes:
- Decalaje automático: Decalaje en ambos lados
- Altura de decalaje de línea: 0.0250

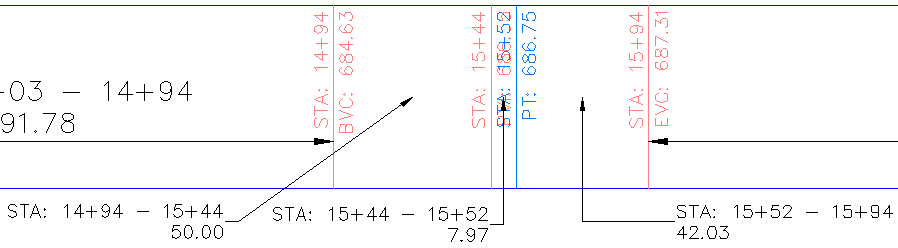

Las etiquetas de banda se espacian uniformemente a lo largo de la guitarra y se crean directrices para los puntos de anclaje de la etiqueta.
Desplazar etiquetas de guitarra
- En la guitarra inferior, pulse Ctrl y haga clic en la etiqueta siguiente.

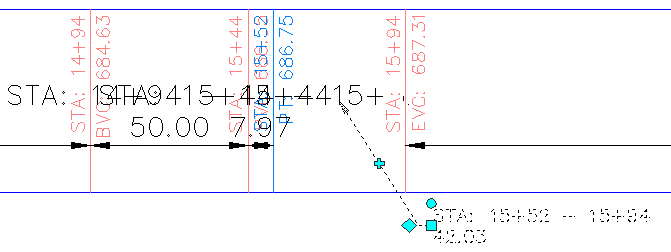

- Arrastre el pinzamiento abajo y a la derecha. Haga clic para colocar la etiqueta.
- Haga clic en el pinzamiento

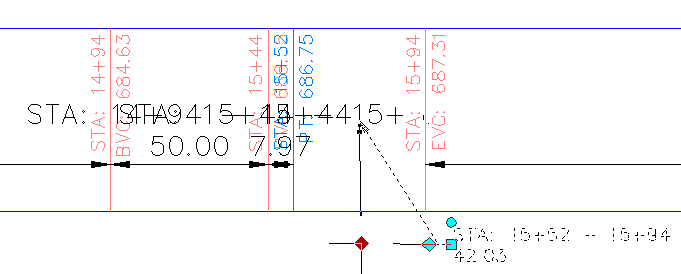

. Arrastre el pinzamiento hacia la izquierda. Haga clic para colocar el pinzamiento. Se añade un nuevo vértice a la directriz de etiqueta.
- Repita los pasos de 1 a 3 para desplazar las etiquetas que se encuentran a la izquierda de la que acaba de desplazar.
Para proseguir en este aprendizaje, vaya a Ejercicio 3: modificación de un estilo de guitarra.
