Ejercicio 2: rotación de un extremo de una línea de parcela

En este ejercicio, cambiará el tamaño de una parcela rotando una línea de parcela enlazada a partir de un punto de referencia especificado.

Este ejercicio es la continuación de Ejercicio 1: deslizamiento de una línea de parcela.

Especificar la configuración de creación de parcelas

1. Abra Parcel-2B.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
2. Haga clic en la ficha Inicio grupo Crear diseño menú desplegable Parcela Herramientas de creación de parcelas Buscar.
3. En la barra de herramientas Herramientas de composición de parcela, haga clic en .
4. Especifique los parámetros siguientes:

   Cuando especifica cada parámetro, observe que se muestra una vista preliminar de gráficos en la parte inferior de la ventana Herramientas de composición de parcela.

   Tamaño de parcela

   Composición automática

   • Área mínima: 8000.00
   • Frente mínimo: 40.0000
   • Utilizar frente mínimo en desfase: No
   • Desfase de frente: 20.0000
   • Anchura mínima: 40.0000
   • Profundidad mínima: 50.0000
   • Utilizar profundidad máxima: Sí
   • Profundidad máxima: 200.0000
   • Preferencia de solución múltiple: Utilizar frente más corto
   • Modo automático: desactivado
   • Distribución de resto: Colocar resto en la última parcela

Rotar un extremo de una línea de parcela

1. En el cuadro de diálogo Herramientas de composición de parcela, haga clic en Línea de rotación – Editar.
2. En el cuadro de diálogo Crear parcelas – Composición, haga clic en Aceptar.

   Se le solicita que seleccione la línea de parcela enlazada que desea ajustar.

3. En el dibujo, haga clic en la línea de parcela que se encuentra entre las parcelas 104 y 105.

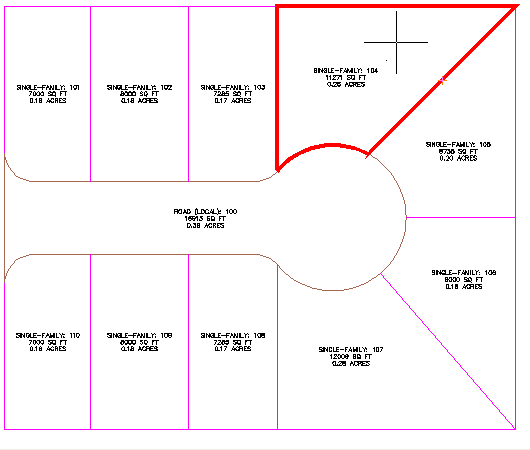

4. Coloque el cursor sobre la parcela cuyo tamaño desea ajustar; en este caso, la propiedad 104 y haga clic. Observe que los bordes de la parcela aparecen ahora resaltados.

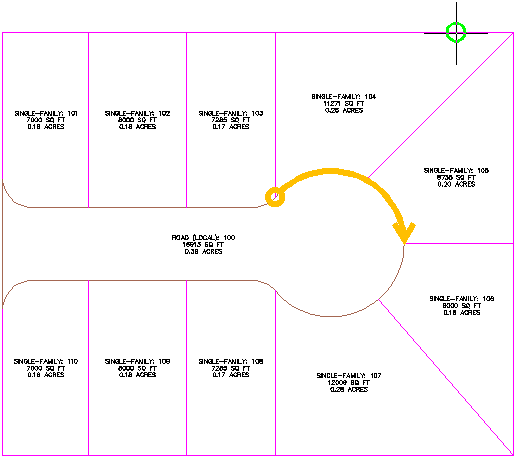

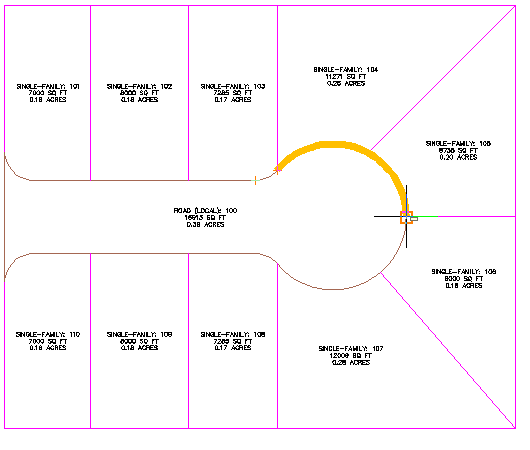

5. Especifique el frente de la parcela como se muestra en la imagen siguiente.

   Nota:

   Para completar el siguiente paso debe desactivar REFENT.

6. Desplace el cursor a la ubicación aproximada en la imagen siguiente.

7. Haga clic para colocar el punto de referencia.

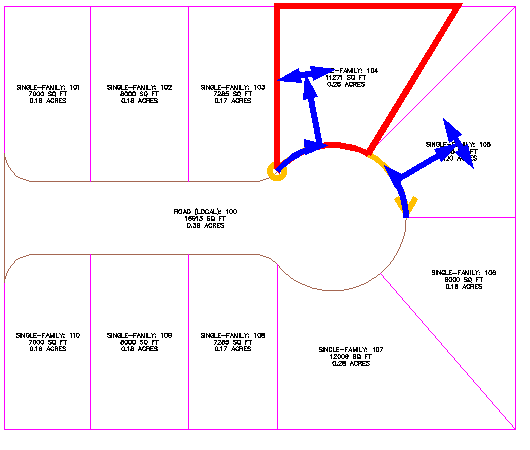

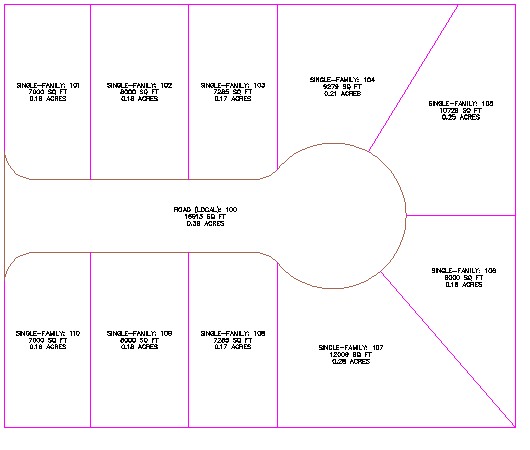

   Se muestra una vista preliminar de los gráficos de los parámetros de creación de la parcela y de la solución propuesta. La solución que se muestra rota la línea de parcela a lo largo del punto de referencia. La solución propuesta incorpora un área que cumple los parámetros de creación de parcela especificados al principio de este ejercicio.


8. Pulse Intro.

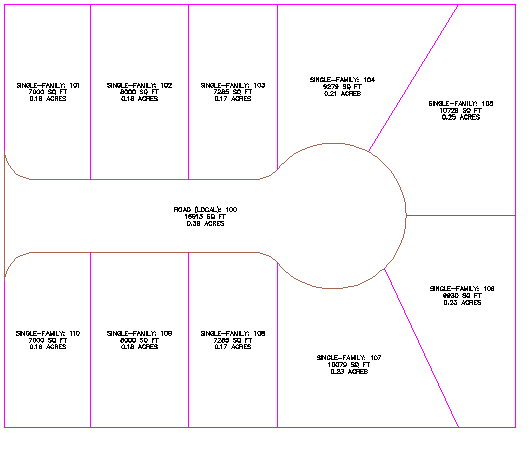

   Profundización: utilice los pasos de 3 a 8 para desplazar la línea entre las parcelas 106 y 107.


9. Pulse ESC para finalizar el comando.

Para proseguir en este aprendizaje, vaya a Ejercicio 3: edición de geometría de línea de parcela.
