Ejercicio 1: creación de desfases de alineación

En este ejercicio, creará desfases de alineación dinámicos para una alineación del eje existente.

Creación de desfases de una alineación del eje

1. Abra Align-6A.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.

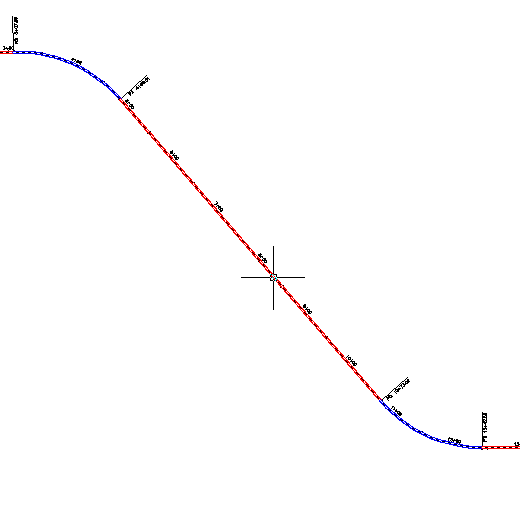

   El dibujo contiene una superficie y una alineación.

2. Haga clic en la ficha Inicio grupo Crear diseño menú desplegable Alineación Crear desfases de alineación Buscar.
3. Seleccione la alineación del dibujo.

4. En el cuadro de diálogo Crear desfase de alineación, especifique los parámetros siguientes:
   • Nº de desfases a la izquierda: 1
   • Nº de desfases a la derecha: 1
   • Desfase incremental a la izquierda: 12
   • Desfase incremental a la derecha: 12
   • Estilo de alineación: ETW
   • Conjunto de etiquetas de alineación: Offset Labels

   También puede especificar normas de diseño para los desfases de alineación.

5. Haga clic en Aceptar.

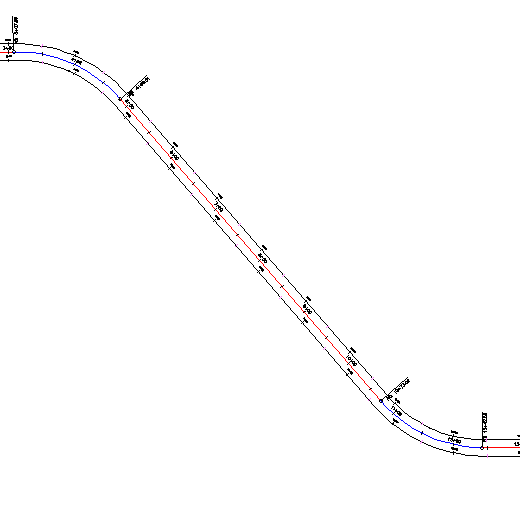

   Se crea un desfase de alineación en cualquier lado de la alineación del eje.


6. En el Espacio de herramientas, en la ficha Prospector, expanda la colección AlineacionesDesfases de alineación.

   Observe que las dos alineaciones que ha creado se han colocado en la colección Desfases de alineación. Puede crear perfiles, visualizaciones del perfil y grupos de líneas de muestreo a partir de desfases de alineación, del mismo modo que puede hacerlo para alineaciones del eje estándar.

Para proseguir en este aprendizaje, vaya a Ejercicio 2: edición de un desfase de alineación.
