En este ejercicio, examinará las herramientas de edición de desfase de alineación.
Las herramientas de edición de geometría que están disponibles para un desfase de alineación dependen de si la alineación es estática o dinámica. Si el desfase de alineación se enlaza dinámicamente a la alineación del eje principal, no se puede editar la geometría del desfase de alineación. Si el desfase de alineación es estático, puede utilizar las herramientas de Herramientas de composición de alineación.
En el cuadro de diálogo Propiedades de alineación hay disponible una ficha Parámetros de desfase. Desde esta ubicación, puede cambiar parámetros como el valor del desfase nominal y los P.K. inicial y final.
Este ejercicio es la continuación de Ejercicio 1: creación de desfases de alineación.
Examen de la geometría del desfase de alineación
- Abra Align-6B.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
El dibujo contiene una superficie y una alineación del eje con dos desfases de alineación.

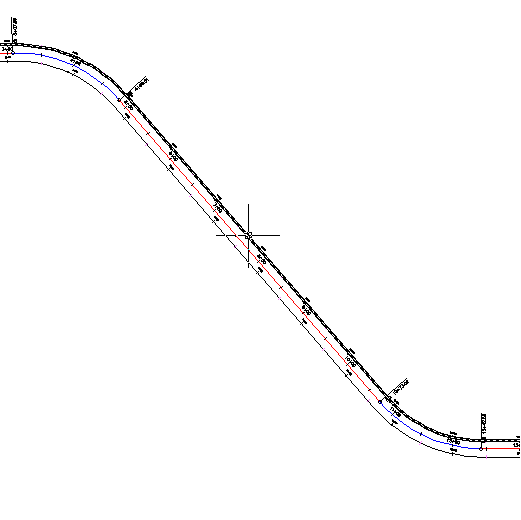

- Seleccione el desfase de alineación izquierdo.
- Haga clic en la ficha
Buscar. En la barra de herramientas Herramientas de composición de alineación, la mayoría de estas herramientas no está disponible ya que la geometría del desfase de alineación se enlaza dinámicamente a la alineación principal. Puede utilizar la vista Entidades de alineación y la ventana Parámetros de composición de alineación para ver los parámetros de un desfase de alineación dinámico, pero no puede cambiar los valores.
Edición de los parámetros de desfase de alineación
- Haga clic en la ficha Buscar.
- En el cuadro de diálogo Propiedades de alineación, en la ficha Información, expanda la lista Tipo.
Puede cambiar un desfase de alineación por cualquiera de los tipos de esta lista. Sin embargo, si cambia el tipo de alineación, la alineación no se enlazará dinámicamente a la alineación del eje.
- Pulse Esc.
- Haga clic en la ficha Propiedades de desfase.
Utiliza esta ficha para refinar el diseño del desfase de alineación. Si no desea que el desfase de alineación reaccione ante los cambios de la geometría de la alineación principal, utilice la lista Modo de actualización para convertir la alineación en estática.
Nota:La ficha Parámetros de desfase sólo se muestra en el cuadro de diálogo Propiedades de alineación para los desfases de alineación.
- Especifique los parámetros siguientes:
- Valor de desfase nominal: -24.0000
- P.K. final: 10+00
- Haga clic en Aceptar.

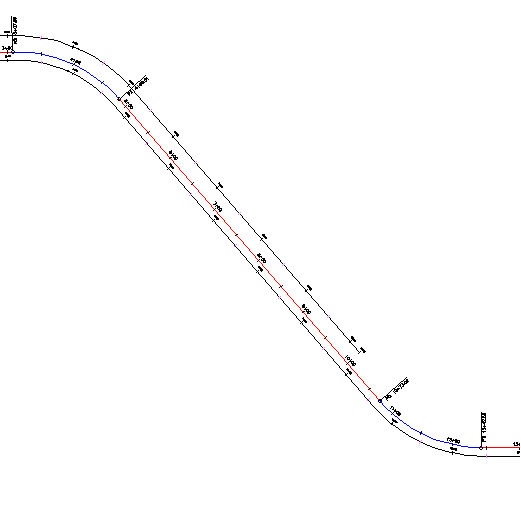

El desfase de alineación finaliza en el P.K. 10+00 y se desfasa el doble que el desfase de alineación del lado opuesto del eje.
Profundización: realice pruebas con los pinzamientos de la alineación del eje. Observe que al cambiar la geometría de la alineación del eje, la geometría del desfase de alineación se actualiza automáticamente.
Para proseguir en este aprendizaje, vaya a Ejercicio 3: adición de un ensanchamiento a un desfase de alineación.
