Mejoras en los movimientos, las trayectorias de despiece y la explosión automática

No disponible para Inventor LT

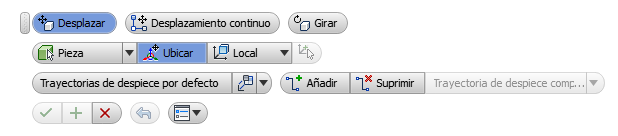

Barra de herramientas pequeña Mover componentes

Se ha rediseñado el comando Mover para utilizar las herramientas de manipulación directa organizadas en la barra de herramientas pequeña Mover componentes.

La barra de herramientas pequeña Mover componentes incluye muchos de los nuevos comandos.

Para obtener más información

Manipulador de tríada

El manipulador de tríada se ha modernizado y su aspecto es similar al de los comandos de edición directa de Inventor.

La tríada puede utilizar el sistema de coordenadas universal o el sistema de coordenadas local del componente asociado. Si utiliza el sistema de coordenadas local, puede alinear la tríada con la geometría de componente.

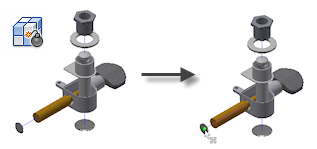

Desplazar y Desplazamiento continuo

Hay dos opciones disponibles para crear movimientos transicionales:

• Desplazar borrará el conjunto de selección de componentes cuando haga clic en Aplicar. Puede crear una secuencia de movimientos con distintos conjuntos de selección.
• Desplazamiento continuo conserva el conjunto de selección de componentes después de hacer clic en Aplicar. Se pueden añadir varios movimientos en el mismo conjunto de selección o cambiar ligeramente la selección original al crear movimientos.

Para obtener más información

Conjunto de selección editable de componentes movidos

Cuando crea un movimiento, puede añadir o eliminar los componentes incluidos en el conjunto de selección.

Cuando edita un movimiento, puede redefinir el conjunto de componentes que participan en el movimiento.

Edición de lienzo del ángulo o de la distancia del movimiento

Cuando crea o edita un movimiento, un cuadro de edición con la distancia o el valor de ángulo se enlaza al manipulador de tríada. Cuando edita el valor, el movimiento se actualiza como corresponde.

Vista preliminar dinámica de los componentes movidos

Cuando se crea un movimiento, las posiciones de componentes y las trayectorias de despiece creadas se ven en la vista preliminar de forma dinámica.

Cuando se edita un movimiento, se recuperan los componentes, de modo que puede obtener una vista preliminar de los movimientos.

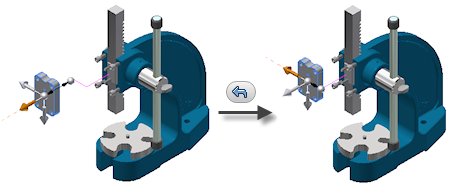

Botón Deshacer en el comando Mover componentes

Cuando cree movimientos, puede retroceder un paso y cancelar el anterior movimiento con el botón Deshacer. El historial de movimientos y el botón Deshacer no estarán disponibles hasta que pulse Aplicar en la barra de herramientas pequeña Mover componentes.

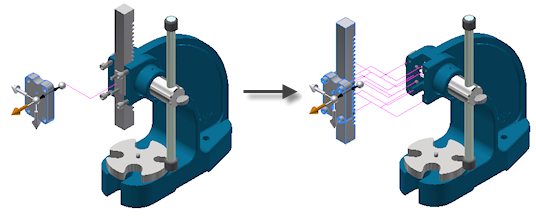

Trayectorias de despiece por defecto

Cuando cree un movimiento, seleccione una opción para crear trayectorias de despiece por defecto:

• La opción Ninguno permite cancelar la creación de las trayectorias de despiece.
• La opción Todos los componentes permite crear las trayectorias de despiece para todos los componentes seleccionados.
• La opción Todas las piezas permite crear las trayectorias de despiece para todas las piezas seleccionadas y se excluyen los subensamblajes de la creación de trayectorias de despiece.
• La opción Únicopermite crear una trayectoria de despiece para todo el movimiento, independientemente del número de componentes desplazados. La trayectoria de despiece se inicia desde la ubicación de la tríada.

Para obtener más información

Mejoras de edición de trayectorias de despiece

Utilice las herramientas de edición directa en la barra de herramientas pequeña Mover componentes para añadir, editar o suprimir trayectorias de despiece o segmentos de trayectoria de despiece.

Para obtener más información

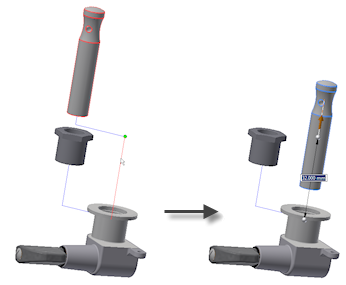

Trayectorias de despiece manuales

Si las trayectorias de despiece por defecto no cumplen los requisitos, puede añadir trayectorias de despiece o segmentos de trayectoria de despiece de forma manual. En la barra de herramientas pequeña Mover componente, haga clic en Añadir y seleccione Trayectoria de despiece completa o Segmentos de trayectoria de despiece. A continuación, en la ventana gráfica, haga clic en un punto del componente movido para añadir una trayectoria de despiece.

Nota: Una trayectoria completa de despiece indica una ruta de componentes completa en una vista de presentación. Un segmento de trayectoria de despiece representa un movimiento de traslación o de rotación.

Vista preliminar dinámica en Explosión automática

Cuando explosione un modelo automáticamente, seleccione el cuadro Vista preliminar para obtener una vista preliminar dinámica de la vista explosionada del modelo. La vista preliminar se actualiza cuando se cambian los parámetros en el cuadro de diálogo Explosión automática.

Para obtener más información

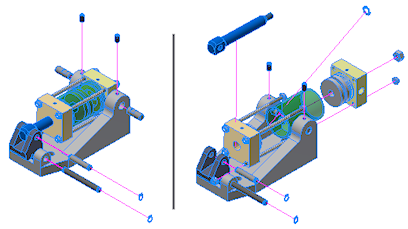

Niveles de explosión automática

Hay dos opciones disponibles para la explosión automática del modelo:

• Un nivel separa todos los componentes seleccionados en un nivel en la jerarquía.
• Todos los niveles separa todos los componentes seleccionados en todos los niveles de la jerarquía de componentes.

Trayectorias de despiece para componentes explosionados automáticamente

Cuando se explosiona un modelo automáticamente, hay varias opciones disponibles para crear trayectorias de despiece:

• Ninguna permite cancelar la creación de trayectorias de despiece.
• Todos los componentes permite crear trayectorias de despiece para todos los componentes incluidos en la explosión automática.
• Todas las piezas permite crear trayectorias de despiece solo para las piezas explosionadas.
• Único para crear una única trayectoria de despiece para cada movimiento que el comando Explosión automática ha creado.

Para obtener más información

Movimientos creados por explosión automática

Cuando se explosiona un modelo automáticamente, los movimientos individuales de los componentes explosionados se añaden a la vista de presentación. Los movimientos se pueden editar por separado, de modo que se puede precisar con exactitud la posición de los componentes en la vista del modelo explosionado.
