Procedimiento para trabajar con materiales y aspectos de Inventor 2012 y versiones anteriores

En Inventor 2012, la opción Aspecto realista se aplicaba por defecto. Esta opción tiene ramificaciones de migración. En particular, cualquier estilo de color que se haya tocado en un momento dado se considera diferente del estilo de color estándar de Inventor, y se migra como aspecto personalizado. Los aspectos personalizados llenan el documento y se muestran en el Navegador de aspecto, sección Aspectos de documento.

Tengamos en cuenta las cuatro formas más comunes mediante las cuales los clientes han podido interactuar con los estilos de color y de material en versiones anteriores:

"As is"

Condición No modifica los estilos de color de Inventor. Prefiere el estilo visual Sombreado frente al estilo visual Realista. Como resultado, no utilizará el modo de visualización de estilos visuales Realista. Acción En Inventor 2012, en el Editor de estilos, edite todos los estilos de color que desea conservar. Asegúrese de que la opción Aspecto realista está desactivada (desmarcada).

Condición No modifica los estilos de color de Inventor. Prefiere el estilo visual Realista frente al estilo visual Sombreado. Como resultado, utilizará el modo de visualización de estilos visuales Realista. Acción No se requiere ninguna acción. La opción Aspecto realista está activada por defecto y los estilos de color migran mediante esas asignaciones de aspecto.

Nota: Puede usar el programador de tareas para migrar varios conjuntos de datos.

Bibliotecas de estilos

Si se mantienen las bibliotecas de estilos personalizados o se modifican los que se suministran con Inventor y desea mantener los cambios, puede hacerlo modificando el uso del estilo de color de 2012 en la opción Aspecto realista. La tabla siguiente ayuda a determinar la configuración que querría utilizar en Estilos de color de Inventor 2012.

Condición No modifica los estilos de color de Inventor. Prefiere el estilo visual Sombreado frente al estilo visual Realista. Como resultado, no utilizará el modo de visualización de estilos visuales Realista. Acción En Inventor 2012, en el Editor de estilos, edite todos los estilos de color que desea conservar. Asegúrese de que la opción Aspecto realista está desactivada (desmarcada). Guarde todos los cambios.

Condición No modifica los estilos de color de Inventor. Prefiere el estilo visual Realista frente al estilo visual Sombreado. Como resultado, utilizará el modo de visualización de estilos visuales Realista. Acción No se requiere ninguna acción. La opción Aspecto realista está activada por defecto y los estilos de color migran mediante esas asignaciones de aspecto.

Condición Modifique los estilos de color de Inventor para cumplir los requisitos. Prefiere el estilo visual Sombreado frente al estilo visual Realista. Como resultado, no utilizará el modo de visualización de estilos visuales Realista. Acción En Inventor 2012, en el Editor de estilos, edite todos los estilos de color que desea conservar. Asegúrese de que la opción Aspecto realista está desactivada (desmarcada).

Condición Modifique los estilos de color de Inventor para cumplir los requisitos, incluido el cambio de las asignaciones de Aspecto realista. Prefiere el estilo visual Sombreado para trabajar en los modelos. Utilice el modo de visualización estilo visual Realista para la creación de imágenes. Acción Para conservar ambos se necesita un esfuerzo mayor. En Inventor 2012, en el Editor de estilos, edite todos los estilos de color que desea conservar. Asegúrese de que la opción Aspecto realista está desactivada (desmarcada). Migre los estilos de color a una biblioteca personalizada. En Inventor 2012, en el Editor de estilos: Edite todos los estilos de color que desee conservar. Asegúrese de que la opción Aspecto realista está activada (marcada). Modifique el nombre para leer de forma diferente en la versión de vista Sombreada. Siga este procedimiento para evitar conflictos de nombres en el documento. Migre los estilos de color a la biblioteca personalizada.

Paso 1: migue los estilos colors.xml y materials.xml a una biblioteca de materiales o de aspectos personalizada nueva. Nota: no es necesario tener bibliotecas independientes, pero la administración puede resultar más sencilla de esta forma.

1. Inicie una nueva pieza.
2. En la barra de herramientas de acceso rápido, haga clic en Navegador de materiales ; en la barra de herramientas del navegador, haga clic en Administrar > Migrar estilos de Inventor.



3. En el cuadro de diálogo Migrar estilos, especifique la ubicación en Migrar desde donde residen los archivos Materials.xml y Colors.xml de las versiones de 2012 y anteriores. Por defecto, la ruta es C:\Usuarios\Acceso público\Documentos\Autodesk\Inventor 2012\Design Data en Windows 7.



4. Haga clic en Crear nueva biblioteca.
5. Especifique la ubicación en Migrar a, que normalmente es la misma ubicación que la del archivo InventorMaterialsLibrary.adsk. Por defecto, la ruta es C:\Usuarios\Acceso público\Documentos\Autodesk\Inventor 2014\Design Data\Materials.
6. Pulse Aceptar. La biblioteca se crea y llena la sección de biblioteca del Navegador de materiales y aspectos.
7. Arrastre y suelte aspectos personalizados o materiales desde la sección Documento o de otras bibliotecas en la biblioteca personalizada.
8. Cierre el Navegador.

Paso 2: añada la biblioteca personalizada en el archivo del proyecto activo correspondiente.

1. Seleccione el proyecto al que desea añadir la biblioteca.

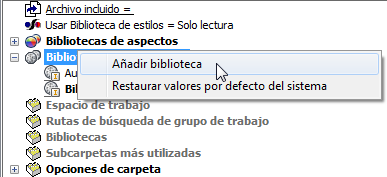

2. Pulse el nodo Bibliotecas de materiales con el botón derecho y seleccione Añadir biblioteca.



3. Busque y seleccione la biblioteca personalizada que desea añadir al proyecto. Haga clic en Aceptar.

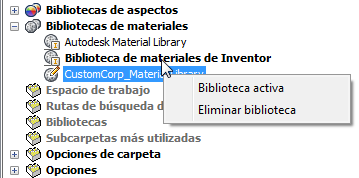

4. Para convertir la nueva biblioteca en la biblioteca activa, la primera que se busca o se utiliza como referencia, pulse el nodo con el botón derecho del ratón y seleccione Biblioteca activa.



Recuerde: el proceso de migración se utiliza el parámetro de estilo de color Aspecto realista para determinar qué definición se migra y se asocia con el nombre del aspecto. Lleve a cabo las acciones necesarias tal como se ha descrito anteriormente para garantizar que se migra la definición correcta.

Importante:

• Inventor 2013 e Inventor 2014 requieren que se abra un documento, nuevo o existente, para obtener acceso a las bibliotecas de materiales y aspectos, al contenido y a la interfaz de usuario. No se puede trabajar en las bibliotecas fuera de un documento abierto.
• Los materiales y los aspectos ya no son estilos. Ya no se administran utilizando el Administrador de biblioteca de estilos. Todavía se puede utilizar el Administrador de estilos para transferir otros contenidos de estilo, como las normas de dibujo, entre las bibliotecas de estilos.
• El Asistente de administración de estilos ya no está disponible.
• Aunque los materiales y aspectos se consideren estilos, algunos comandos de estilo se utilizan para las tareas de biblioteca. Por ejemplo, Limpiar se utiliza para elimina los materiales y aspectos no utilizados de los documentos. Actualizar se utiliza para modificar los materiales y aspectos del documento de modo que coincidan con las definiciones de biblioteca.

Plantillas de documento

Para los clientes que no utilizaban las bibliotecas de estilos, sino que preferían conservar los estilos en plantillas de documento y administrarlos según cada plantilla, recomendamos migrar urgentemente estilos basados en plantilla a las bibliotecas personalizadas para poder conservar los aspectos personalizados. No se recomienda mantener los aspectos en un documento.

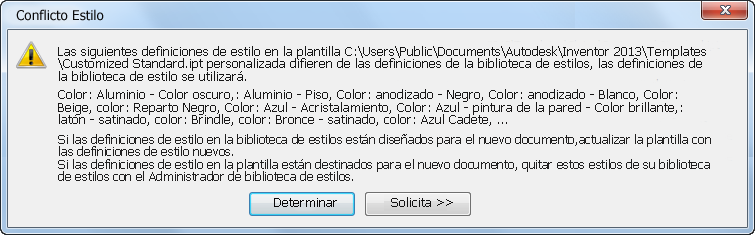

El siguiente mensaje está asociado con el desplazamiento de plantillas a estilos y se ha incluido en Inventor durante un par de versiones.
