Para crear vistas internas de estructura

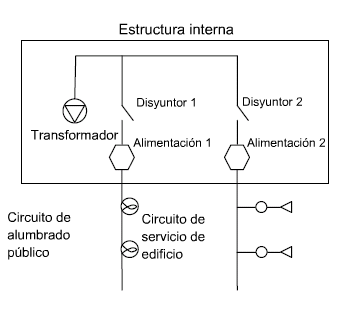

Puede crear un dibujo independiente para incluir en él una vista interna de una estructura. Por ejemplo, podría tener una subestación en la que un conductor de un segmento esté conectado a un dispositivo interno (transformador/disyuntor/fusible). Los dispositivos internos se conectan entre sí con un conductor.

Consejo: Cuando trabaje con el elemento interno de la estructura, recuerde que está trabajando con dos dibujos, el principal y el del elemento interno de la estructura. Recuerde pulsar el dibujo adecuado para activarlo antes de iniciar una operación. Por ejemplo, si desea digitalizar los conductores en el dibujo del elemento interno de la estructura, pulse para activar ese dibujo antes de empezar a trabajar.

Antes de crear vistas internas de estructura, defina el modelo de visualización del dibujo del elemento interno de la estructura y especifique el tamaño del cuadro delimitador de la estructura interna. Véase Definición de las opciones del módulo de componentes eléctricos.

Si utiliza el Explorador de componentes eléctricos para insertar un dispositivo en una ubicación en la que ya hay otro dispositivo, se le solicitará que inserte una estructura y que mueva los dispositivos al elemento interno de la misma. Si hay más de una estructura en la ubicación, se le solicitará que especifique la estructura a la que desea asociar la vista interna de la estructura. Para obtener más información sobre los elementos internos de la estructura, consulte Creación de vistas de elementos internos de estructura.

Nota: El administrador puede permitir la digitalización de elementos unos encima de otros mediante la desactivación de la regla de elemento EL_ForbidDuplicateDevice_BIU en Infrastructure Administrator . Para obtener más información, consulte Reglas de elemento por módulo.

1. Defina y guarde dos modelos de visualización, uno para el archivo .dwg y uno para la vista interna de la estructura.dwg de la vista interna.
2. Pulse la ficha Iniciopanel Visualizaciónlista Modelo de visualización. Seleccione el modelo de visualización para el archivo .dwg principal.
3. Pulse la ficha Iniciogrupo VisualizaciónGenerar gráfico.
4. En el archivo .dwg principal, cree un elemento estructural para asociarlo con la geometría de la vista interna.
5. Dibuje el elemento con el que desee asociar la vista interna. Por ejemplo, una subestación.
6. En el contenedor Estructura, seleccione la nueva subestación y pulse MásElemento interno de la estructura.

   Se crea un segundo .dwg se crea para el elemento interno de la estructura.

7. En el elemento interno de la estructura.dwg, use el zoom para ver el área de este elemento interno de la estructura.

   Por ejemplo, ejecute el comando Centro usando el punto central del dibujo del elemento interno de la estructura.

   Puede ajustar el tamaño de esta área en Opciones de documento. Para obtener más información, consulte Definición de las opciones del módulo de componentes eléctricos.

8. Si lo desea, seleccione el perfil Elemento interno de la estructura para visualizar los contenedores de elementos relevantes para la creación de un elemento interno de la estructura.
9. En el elemento interno de la estructura.dwg del elemento interno de la estación, dibuje los elementos internos, por ejemplo, los conductores y los dispositivos.
   Consejo: Comience con un conductor que tenga una longitud concreta (por ejemplo, 3 metros). Si empieza a digitalizar sin un valor, podría crear un conductor con un tamaño inadecuado para el dispositivo que creará después.
10. Para crear una conexión entre un elemento de la estructura interna y un elemento del mapa, utilice el siguiente procedimiento:
    • En el Explorador de componentes eléctricos, seleccione el elemento que desee asociar con un elemento interno de la estructura.dwg de elemento interno de estación.

      Por ejemplo, en el contenedor Conductor, seleccione un conductor. Use Seleccionar en mapa o Seleccionar en rastreo para llenar el contenedor de elementos con el elemento correcto. A continuación, puede seleccionar este elemento en el contenedor de elementos.

      Nota:

      El elemento externo (por ejemplo, conductor) debe tocar geométricamente la estructura que contiene los elementos internos.

    • En el Explorador de componentes eléctricos, seleccione el elemento interno que desee asociar con un elemento del .dwg externo.

      Por ejemplo, en el contenedor Conductor, seleccione un conductor y, en el contenedor Dispositivo, seleccione un dispositivo interno de la estructura. Use Seleccionar en mapa o Seleccionar en rastreo para llenar el contenedor de elementos con el elemento correcto. A continuación, puede seleccionar este elemento en el contenedor de elementos.

    • En el contenedor Conductor, pulse MásConectar con dispositivo interno.

      Si lo prefiere, en el contenedor Dispositivos, pulse MásConectar con conductor externo. También puede arrastrar y soltar para crear la conexión.

      Se crea una conexión lógica entre los elementos externos e internos.

      La estructura del dispositivo interno se muestra en el contenedor Estructura del Explorador de componentes eléctricos. Un icono especial indica que la estructura tiene una vista interna.
