La ficha Clase de elemento también permite asignar propiedades de dibujo de AutoCAD a las propiedades de las clases de elementos SDF. Si ha utilizado colores, grosores de línea o tipos de línea para representar características del objeto dentro de una capa, puede asignar estas propiedades a las características que representan. En este dibujo, puede asignar colores a un tamaño de conducción de agua. Puede asignar cada color de conducción de agua a una propiedad de elemento independiente.
En este ejercicio se utiliza el archivo de mapa DWGMap.dwg que ha abierto y modificado en el Ejercicio 1: Examen de las capas de dibujo originales.
Para asignar propiedades de dibujo a propiedades de clase de elemento
- En la ficha Clase de elemento del cuadro de diálogo Exportar, haga clic en la celda Clase de elemento de Waterlines.
- Haga clic en el botón
que aparece en la celda. - En el cuadro de diálogo Asignación de propiedad de clase de elemento - Waterlines, haga clic en Seleccionar atributos.
- Expanda el elemento Propiedades situado en la parte superior de la lista.
- Seleccione COLOR y haga clic en Aceptar.
- En el cuadro de diálogo Asignación de propiedad de clase de elemento - Conducciones de agua, en la celda Propiedades de clase de elemento de COLOR, sustituya el valor actual (Color) con Tamaño.
En el archivo SDF exportado, los objetos de conducción de agua con una propiedad COLOR tienen una propiedad Tamaño.
- Haga clic en la celda .COLOR para ver el botón.
- Haga clic en el botón .COLOR .
- En el cuadro de diálogo Nuevo tipo de datos de propiedad, cambie el Tipo de datos a Cadena y haga clic en Aceptar.
La nueva propiedad Tamaño tiene un calor que consiste en una cadena de texto.

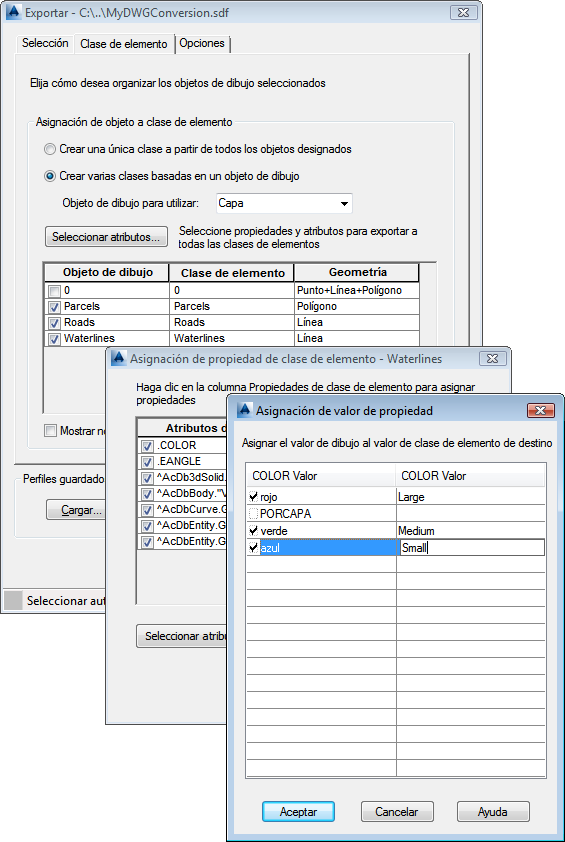

- En el cuadro de diálogo Asignación de valor de propiedad, seleccione las casillas de los colores rojo, verde y azul (en el lado izquierdo del cuadro de diálogo).
Especifique lo que significa cada color. La cadena de texto que escriba es el valor de la propiedad Tamaño de cada conducción de agua. Las líneas rojas se convierten en conducciones de agua de Grande en el archivo SDF.
- Clasifique los tamaños de conducción de agua como Pequeño, Mediano y Grande. Utilice esta tabla como guía:
Color Tamaño Rojo Grande Verde Mediano Azul Pequeño
Asigne los valores de propiedad .COLOR a las propiedades de clase de elemento.
- Haga clic en Aceptar para volver al cuadro de diálogo Exportar.
- Mantenga el cuadro de diálogo Exportar abierto para el siguiente ejercicio.
Para continuar con el aprendizaje, vaya al Ejercicio 6: Exportación de las capas de dibujo a SDF; definición de opciones de exportación.
