Ejercicio 1: Examen de las capas de dibujo originales

Creará un archivo SDF con un esquema cuyas clases de elementos reflejen la estructura de capas de un archivo de dibujo. Examinará las capas de dibujo originales y podrá así comprobar el archivo SDF resultante para verificar que se ha estructurado correctamente.

Para examinar las capas de dibujo

1. Si aún no lo ha hecho, copie los archivos de muestra para el aprendizaje en un directorio de su disco duro. Véase Preparación para el uso del aprendizaje
2. Inicie AutoCAD Map 3D.
3. Pulse AbrirDibujo. Abra el mapa de muestra con el nombre DWGMap.dwg.

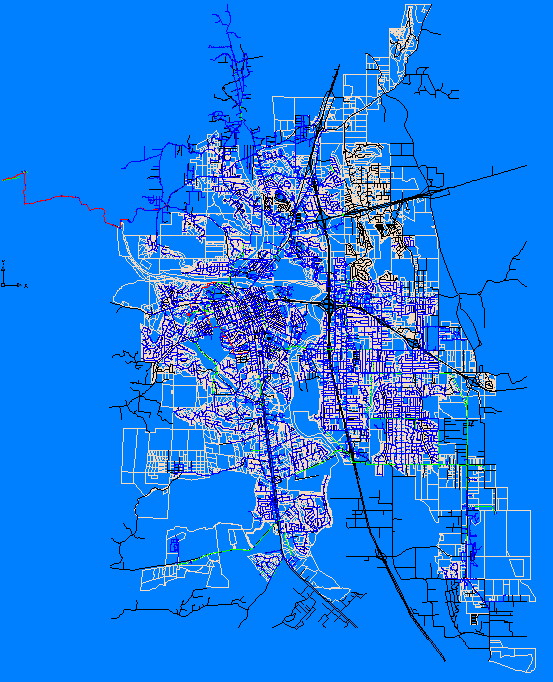

   El dibujo DWGMap.dwg tiene varias capas de dibujo.

4. Haga clic en la ficha Iniciogrupo Capas de AutoCADPropiedades de capa. Examine la información de capa del dibujo.

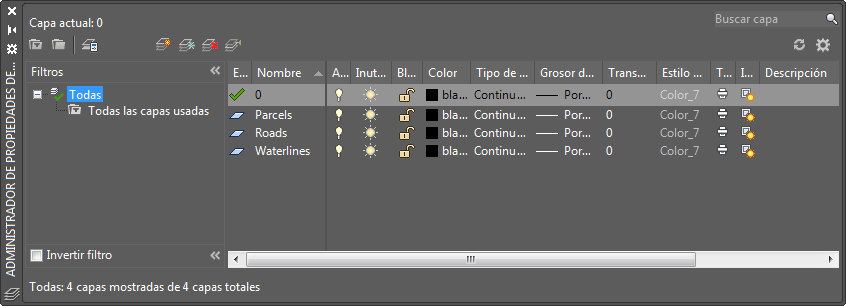

   Se muestran las capas del dibujo junto con sus propiedades.

Para proseguir en este aprendizaje, vaya al Ejercicio 2: Examen de los datos de objeto
