Ejercicio 2: Examen de los datos de objeto

Las capas de dibujo del archivo DWG se convertirán en clases de elementos en el nuevo esquema. Las propiedades de datos de objeto del dibujo determinan las propiedades para cada clase de elemento. Utilice la paleta Propiedades para ver los datos de objeto.

Nota:

En este ejercicio se utiliza el archivo de mapa DWGMap.dwg que abrió en el Ejercicio 1: Examen de las capas de dibujo originales.

Para ver los campos de datos de objeto

  1. En el mapa, amplíe hasta ver objetos individuales.

    Utilice los comandos de zoom en la ficha Ver.

  2. Haga clic en VistaPaletasPropiedades.
  3. Seleccione una de las polilíneas rosas.

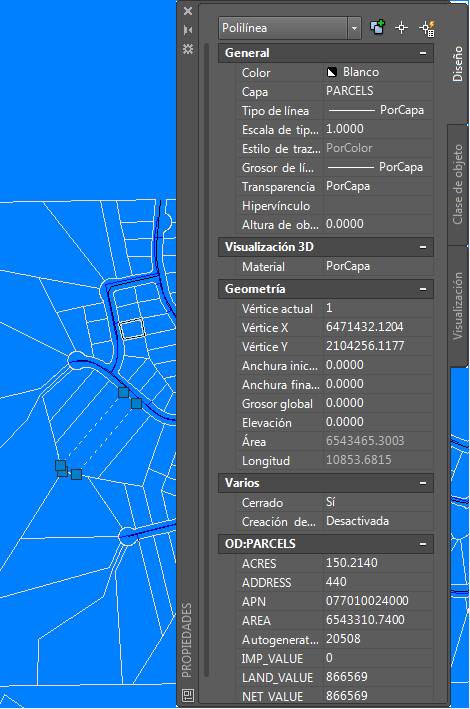

  4. Observe que el color de las polilíneas es PorCapa. Consulte el área inferior de la ficha Diseño de la paleta Propiedades para ver los datos de objeto.

    La polilínea rosa representa parcelas e incluye datos de objeto relacionados con la dirección, el área, el valor, etc.

    Puede aparecer diferente información según la polilínea seleccionada.

  5. Pulse Esc para anular la selección de la polilínea.
  6. Encuadre, si es necesario, para ver las líneas rojas en la esquina superior izquierda del mapa.
  7. Con la paleta Propiedades aún abierta, seleccione una línea roja.

    La línea roja representa una conducción de agua. Observe que el color de esta línea no se PorCapa. En la capa, el color se ha utilizado para indicar un tipo determinado de conducción de agua. En este caso, indica tamaño. Las conducciones de agua rojas tienen un diámetro entre 26 y 48 pulgadas.

  8. Anule la selección de la línea roja y encuadre el lado derecho inferior del dibujo.
  9. Seleccione una línea verde.

    La línea verde también es una conducción de agua, pero de tamaño diferente. Las conducciones de agua verdes tienen un diámetro entre 13 y 24 pulgadas. Las conducciones de agua azules tienen un diámetro entre 1 y 12 pulgadas.

  10. Pulse Esc para asegurarse de que no hay ningún objeto seleccionado.

    La paleta Propiedades muestra “Sin selección” en el campo superior cuando anula la selección de todos los objetos.

  11. Cierre la paleta Propiedades.

Para continuar con el aprendizaje, vaya al Ejercicio 3: Exportación de las capas de dibujo a SDF; selección de las capas.
