Las extensiones de Infrastructure Application Extension están disponibles si ha instalado Infrastructure Map Server y está utilizando un modelo de sector empresarial basado en Oracle.
Elementos de Infrastructure Application Extension
En Infrastructure Application Extension, la mayoría de los elementos clave son los mismos que en Infrastructure Map Server. Como Infrastructure Application Extension se basa en Autodesk Infrastructure Map Server, puede utilizar Autodesk Infrastructure Studio para crear etiquetas y estilos de capas. Puede crear una presentación y publicarla en la Web para los usuarios. Puede utilizar múltiples comandos de AutoCAD y Infrastructure Map Server para editar elementos directamente.
Use el resaltado para insertar en un mapa marcas de revisión con elementos, texto o símbolos temporales para la impresión o el uso compartido. Use la acotación para añadir líneas de cota temporales o marcas ortogonales a los elementos del mapa. Las capas de resaltado y acotación se almacenan en la caché web y no se guardan en la base de datos.
Use una presentación web flexible para ver los mapas en Internet o en una intranet e interactuar con ellos. Una presentación web flexible es una presentación web basada en CSS, lo que permite modificar las plantillas suministradas con Infrastructure Studio y añadir plantillas de otros fabricantes. Cuando se crea una nueva presentación web flexible, solo es necesario especificar el mapa que se desea visualizar. El resto de los parámetros tienen valores por defecto.
Componentes de Infrastructure Application Extension

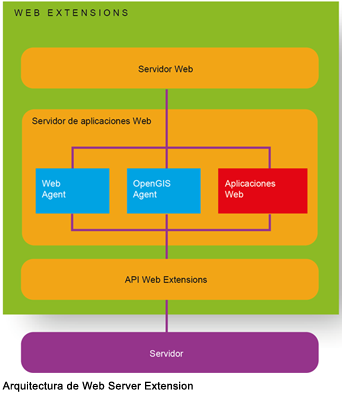

Las extensiones de Autodesk Infrastructure Web Server Extensions son componentes internos a los que se puede acceder a través de la API Web Server Extension. (También puede acceder a una interfaz basada en formularios en: http://servername:port/mapserver2012/mapagent/index.html). Web Server Extensions expone los servicios ofrecidos por Infrastructure Map Server a aplicaciones cliente en Internet o en una intranet mediante el protocolo HTTP.
WebAgent procesa las solicitudes procedentes de los clientes y las envía a Infrastructure Map Server. Dos de los clientes son los visores de Infrastructure Studio y de Infrastructure Map Server. WebAgent implementa el protocolo HTTP de servicios de Infrastructure Map, que utiliza para dirigir las solicitudes al servidor. WebAgent procesa los parámetros de solicitudes entrantes, crea una conexión con el servidor apropiado y llama a la API del servicio necesaria para procesar la solicitud. Cuando la API de servicio responde, los datos devueltos desde la API se vuelven a transmitir al cliente.
Utilice Infrastructure Application Extension para proporcionar versiones web de modelos de sector para los usuarios que trabajen in situ. Los proyectos, los formularios de datos, los flujos de trabajo, las tareas y las definiciones de búsquedas de elementos de un modelo de sector se pueden usar también en cualquier aplicación de Infrastructure Application Extension que se cree. Los usuarios pueden editar los datos en AutoCAD Map 3D en el escritorio o desde un explorador web.
Antes de configurar una extensión de Application Extension, asegúrese de que se cumplan los siguientes requisitos.
- El bloqueo de elementos emergentes está desactivado en Internet Explorer.
- El sitio web de IIS está en ejecución.
- Los servicios de Oracle están en ejecución.
- Infrastructure Administrator está instalado.
- El usuario de sistema (MAPSYS) está instalado.
Los pasos principales para configurar una aplicación web de Infrastructure Application Extension son los siguientes.
Pasos en este flujo de trabajo
