En esta tarea interpretará los resultados del indicador de deformación para determinar la magnitud relativa de la deformación.
-
Haga clic en la .
-
Cancele la selección de todos los objetos, excepto Cavidades.
-
Rote el modelo hasta alcanzar una rotación de aproximadamente 180 45 90 y hasta que ViewCube tenga un aspecto similar al de la imagen.
-
Haga clic en Indicador de deformación, Todos los efectos en el panel Tareas del estudio.
-
Haga clic en
(). -
Seleccione la ficha Deflexión, defina el factor de escala en 5 y haga clic en Aceptar. Este parámetro sobredimensionará la deflexión en cinco veces su tamaño para que se vea mejor.

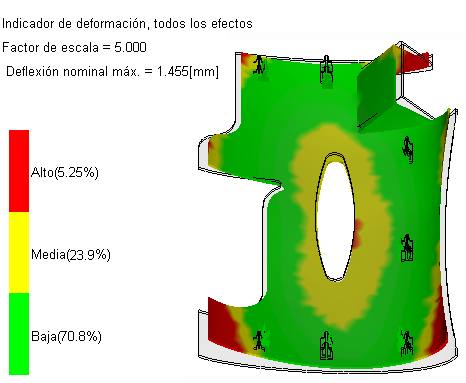

Este resultado muestra la magnitud relativa de la deformación (cambio de forma fuera del plano) de las piezas. Las áreas verdes son menos del 80% y las rojas son, como mínimo, el 120% de la deflexión nominal máx. El valor predeterminado de Deflexión nominal máx. es la mitad del espesor medio de la pared de la pieza. Este resultado se muestra en la leyenda del resultado y se indica también en las restricciones de deformación
().
-
Rote, encuadre y aplique zoom para examinar la deformación.
-
Divida la pantalla y visualice los demás indicadores de deformación.
Compárelos con el gráfico de todos los efectos. El gráfico que más se parezca al gráfico de todos los efectos será el que mayor efecto tenga sobre la deformación. En este caso, el de refrigeración diferencial es el más similar al gráfico de todos los efectos.
