Introducir parámetros del proceso

En esta tarea utilizará la entrada de la configuración del proceso y ejecutará el análisis.

1. Haga clic en (ficha Inicio > panel Configuración del proceso de moldeado > Asistente para el análisis).

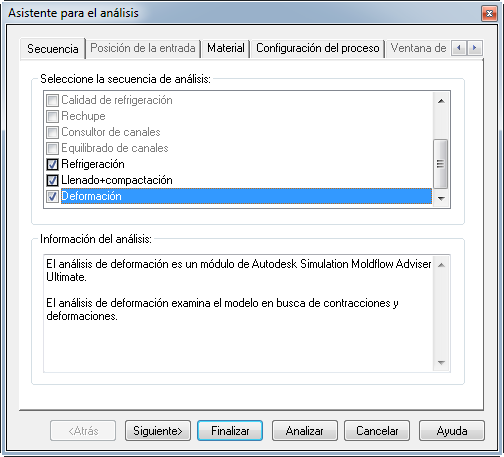

2. Cancele la selección de Llenado.

3. Seleccione Refrigeración.

4. Seleccione Llenado+compactación.

5. Seleccione Deformación.

6. Haga clic en Siguiente.

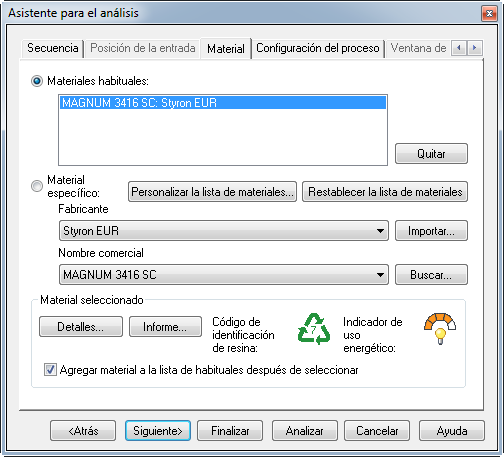

7. Asegúrese de que el material es Styron EUR, Magnum 3416 SC y, a continuación, haga clic en Siguiente.



8. Haga clic en Siguiente para abrir la ficha Parámetros de proceso.

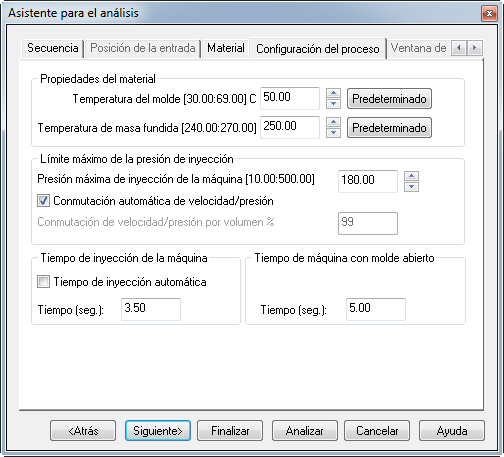

9. Asegúrese de que la temperatura del molde es 50 °C.

10. Asegúrese de que la temperatura de masa fundida es 250 °C.

11. Asegúrese de que el tiempo de inyección es 3.5 segundos.

12. Asegúrese de que el tiempo de apertura de molde es 5 segundos y, a continuación, haga clic en Siguiente.



13. Haga clic en Siguiente para abrir la ficha Avanzadas.

14. Asegúrese de que el control del perfil de compactación sea % presión al final del llenado.

15. Asegúrese de que el perfil es 0 80, 10 80.

16. Escriba 25 segundos como Tiempo de inyección + compactación + refrigeración.



17. Haga clic en Analizar.
