Aprenda cómo estos parámetros del cuadro de diálogo Configuración de energía ayudan a definir el modelo analítico de energía y su impacto en su precisión y el tiempo de procesamiento.
Cuando se prepare para realizar un análisis energético, defina los parámetros en el cuadro de diálogo Configuración de energía. El parámetro Resolución de espacio analítico y el parámetro Resolución de superficie analítica proporcionan información importante utilizada por el algoritmo que genera el modelo analítico de energía.
Para abrir el cuadro de diálogo Configuración de energía, haga clic en la ficha Analizar
grupo Análisis energéticoConfiguración de energía.
Estos parámetros se aplican a los análisis energéticos realizados mediante cualquier modo de análisis: Utilizar elementos de edificación, Utilizar masas conceptuales o Utilizar masas conceptuales y elementos de edificación.
Los valores por defecto para el parámetro Resolución de espacio analítico y el parámetro Resolución de superficie analítica se han determinado para proporcionar un equilibrio óptimo entre la precisión del modelo energético y el tiempo de procesamiento para la mayoría de los modelos de Revit. Sin embargo, como el tamaño, la complejidad y la calidad de los modelos de Revit varían mucho de un proyecto a otro, en algunos casos puede ser productivo modificar estos parámetros para proporcionar mayor precisión y/o reducir el tiempo de procesamiento del modelo energético.
Resolución de espacio analítico
Este es el principal parámetro que afecta a la precisión y el tiempo de procesamiento del modelo energético. Define la distancia mínima de separación entre elementos de Revit a partir de la que no se tendrán en cuenta los espacios del modelo energético.
Para el parámetro Resolución de espacio analítico:
- Valor por defecto = 18 pulgadas (457,2 mm)
- Valor mínimo = 6 pulgadas (152,4 mm)
- Valor máximo = 10 pies (3048 mm)
La distancia máxima entre elementos de Revit que se puede ignorar durante la identificación de espacios para el modelo energético es el valor de Resolución de espacio analítico multiplicado por 2.
Este concepto se puede ilustrar de la forma siguiente:

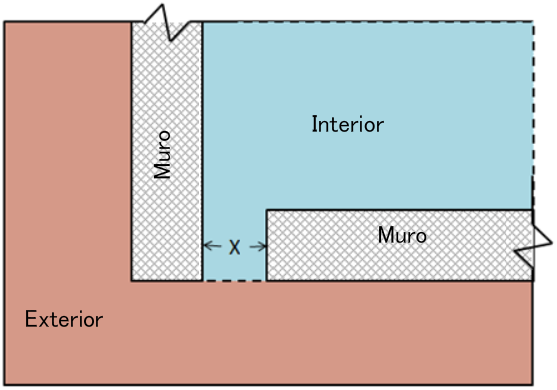

Vista de plano de dos muros que delimitan un espacio interior y que tienen entre ellos una separación representada por la cota X
Si Resolución de espacio analítico = 18 pulgadas (457,2 mm), entonces:
- Si X < 18", la separación se ignorará y se creará el espacio en el modelo energético.
- Si X > 18" y < 36" (914,4 mm), entonces es posible que se ignore o que no se ignore la separación.
- Si X > 36", la separación no se ignorará y no se creará el espacio en el modelo energético.
Resolución de superficie analítica
Este parámetro controla la capacidad del algoritmo para buscar superficies analíticas individuales. El valor debe ser menor que el de la cota más pequeña de cualquier superficie que desee incluir en el modelo energético.
Para el parámetro Resolución de superficie analítica:
- Valor por defecto = 12 pulgadas (304,8 mm)
- Valor mínimo = 3 pulgadas (76,2 mm)
- Valor máximo = 10 pies (3048 mm)
Este concepto se puede ilustrar de la forma siguiente:

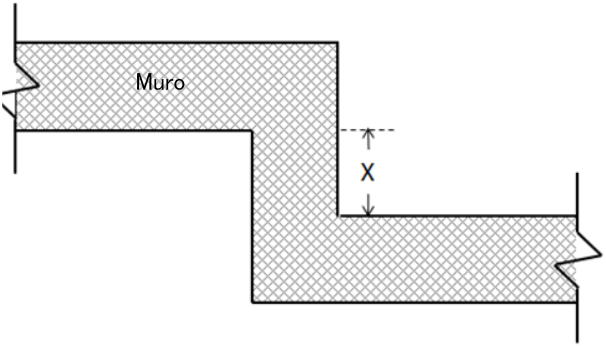

Vista de plano de un muro con una sección de cota
Si Resolución de superficie analítica = 12 pulgadas (304,8 mm), entonces:
- Si X < 12", entonces no se creará la superficie en el modelo energético para esta sección del muro.
- Si X > 12" y < 24" (609,6 mm), entonces es posible que se cree o que no se cree la superficie en el modelo energético para esta sección del muro.
- Si X > 24", entonces se creará la superficie en el modelo energético para esta sección del muro.
Equilibrio de la precisión con el tiempo de procesamiento
Al reducir los valores de Resolución de espacio analítico y Resolución de superficie analítica, el tiempo de procesamiento necesario para crear el modelo energético aumenta significativamente.
Al incrementar los valores de estos parámetros, el tiempo de procesamiento necesario para crear el modelo energético se reduce significativamente.
La reducción de estos valores no implica necesariamente la obtención de un modelo energético más preciso. Por ejemplo, un valor más bajo de Resolución de espacio analítico puede dar lugar a separaciones más pequeñas entre los elementos de Revit, lo que conduce a la omisión de algunos espacios del modelo energético. Experimente con diferentes valores en varios modelos para comprender cómo funcionan estos parámetros.
