En estos ejemplos se describen desde familias simples hasta complejas. Repase estos ejemplos para aprender a crear familias que cumplan los requisitos de su diseño.
Para cada familia de muestra, haga clic en el nombre de familia RFA para descargar el archivo. A continuación, puede examinar la familia para ver cómo está definida y cómo funciona.

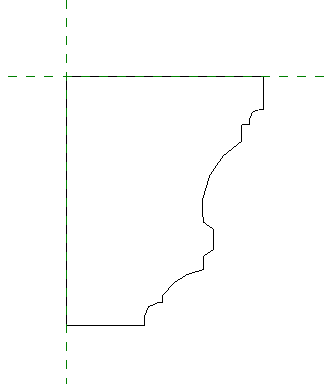

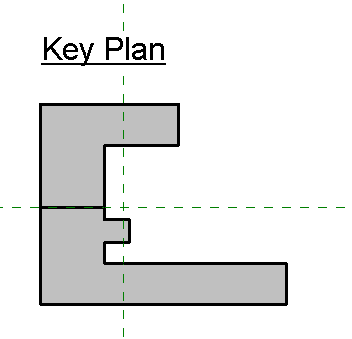

Este perfil muestra un ejemplo de una forma 2D simple cerrada. Tras cargar la familia en un proyecto, puede seleccionar este perfil de moldura para utilizarlo siempre que se pueda asignar un perfil, como un barrido de muro o en un modelo in situ con un barrido.
Esta familia de perfiles no contiene ninguna restricción. La forma es estática y la familia solo contiene un tipo.

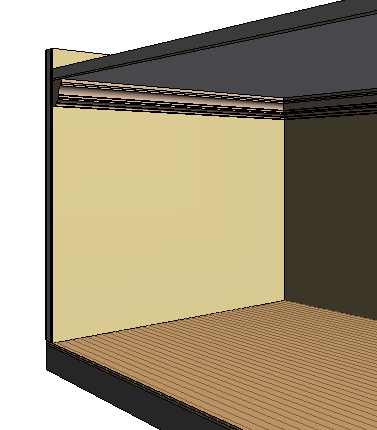

El perfil de moldura utilizado para un barrido de muro

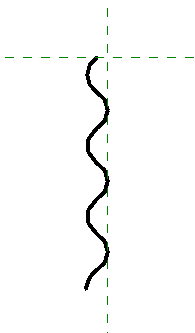

Las familias de componentes de detalle son familias 2D utilizadas en vistas de detalle para mejorar o reemplazar la geometría de modelo del proyecto. La familia de muestra Corrugated_Metal representa una sección de material de revestimiento corrugado. La familia se compone de segmentos en arco, sin restricciones para controlar la geometría.
Los parámetros de la familia contienen información de notas clave. Si desea usar notas clave para anotar el proyecto, la nota clave se resuelve al colocar una etiqueta de nota clave en una vista.
Si desea colocar un elemento de detalle varias veces de forma adyacente, puede utilizar una familia de componentes de detalle como esta para crear un detalle repetido.

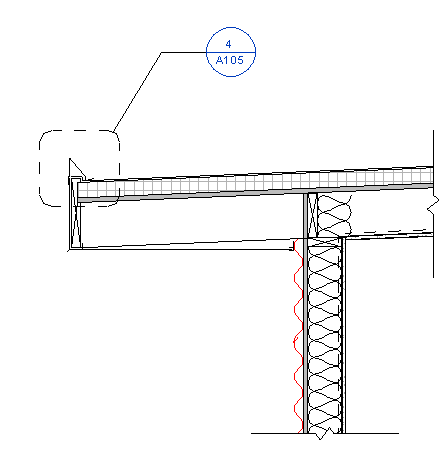

Metal corrugado mostrado en una vista de detalle
Un plano clave para un proyecto se crea con una familia de anotaciones genéricas. Coloque la anotación genérica en un plano o en una vista donde se necesite un plano clave. La familia de ejemplo contiene las líneas que conforman el perímetro del edificio y las regiones rellenadas conectadas a los parámetros de visibilidad, de modo que las distintas partes sombreadas del plano clave pueden activarse y desactivarse.

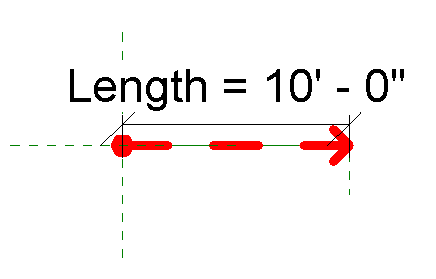

Esta familia de líneas de recorrido es un ejemplo de una familia de selección doble genérica. Coloque la línea de recorrido mediante la selección de dos puntos. A continuación, se coloca la geometría a lo largo de la línea de los dos puntos seleccionados.
Esta familia está diseñada para utilizarse para calcular la distancia de las salidas de incendios. En una vista, coloque una serie de estos elementos a lo largo de la ruta de salida de incendios para representar la trayectoria de recorrido. La familia incluye parámetros compartidos para la distancia de recorrido y el ID de trayectoria, que se pueden utilizar de forma conjunta con etiquetas y tablas de planificación para calcular la distancia de todos los segmentos de la línea de recorrido en la trayectoria de salida.
La familia incluye también los parámetros de visibilidad para controlar la visibilidad del punto en el inicio de la trayectoria y la flecha al final. Los controles de visibilidad permiten que varios segmentos colocados uno tras otro parezcan una trayectoria continua.

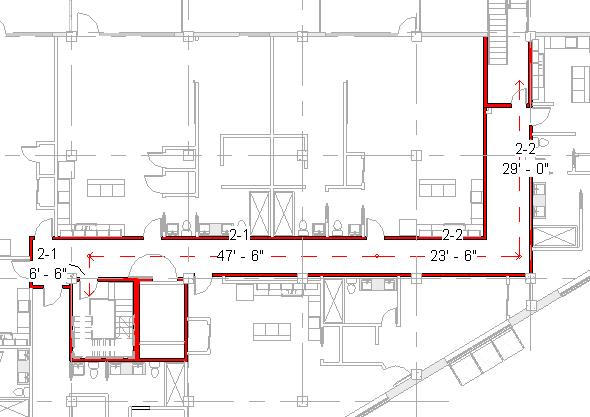

Un plano de salida
La familia Exiting_Tag.rfa se utiliza en combinación con la familia Travel_Line.rfa. La familia de etiquetas se compone de dos textos de etiqueta que incluyen los valores de parámetros compartidos para la distancia de recorrido y el ID de trayectoria de la línea de recorrido que se va a etiquetar.
Esta familia de puertas de ejemplo realiza modificaciones en una familia de puertas existente. Los espacios de puertas se establecen mediante líneas simbólicas, extrusiones y restricciones, y se añaden piezas metálicas en el nivel de la puerta.

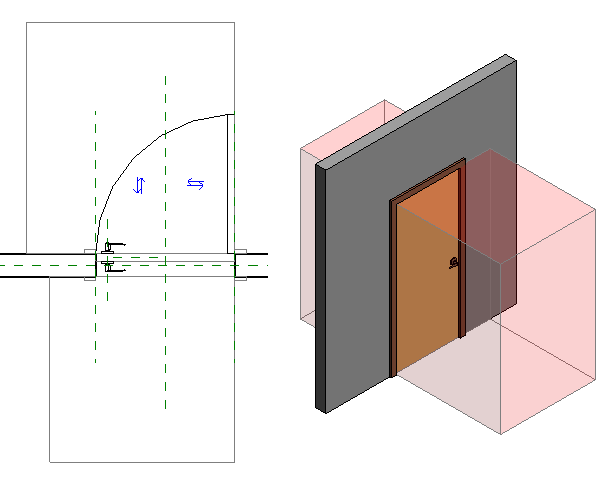

Para establecer espacios de puertas, se colocan líneas simbólicas en la representación de plano de la puerta. Las líneas simbólicas adicionales representan espacios libres para requisitos de accesibilidad en los Estados Unidos. Las líneas se restringen a la geometría de puerta de forma que, si el tamaño de la puerta se modifica, los espacios libres se ajustan al nuevo tamaño de la puerta.
Las líneas simbólicas utilizan un estilo de línea invisible, de modo que no se muestran cuando al colocar la puerta en el proyecto. Sin embargo, las líneas se visualizan al mover el cursor sobre la puerta o al seleccionar la puerta en el proyecto. En la representación 3D de la puerta, se restringe una extrusión a las líneas de espacios de accesibilidad. Esta estrategia le permite utilizar la herramienta Comprobación de interferencias para verificar que todas las puertas cumplen los requisitos de accesibilidad.
Para añadir piezas metálicas a la familia, se añade a la familia de puertas una familia que define la geometría de tirador. La familia anidada utiliza un texto de etiqueta de parámetro de familia que permite intercambiar la pieza metálica del tirador entre tres estilos diferentes. Las familias de tiradores tienen parámetros conectados al grosor de puerta, de modo que la posición de los tiradores cambiará si se modifica el grosor de la puerta. La visibilidad de tirador se ha configurado de tal modo que los tiradores no se muestran en la vista de plano de un proyecto, ni tampoco si el nivel de detalle de una vista está definido en bajo.

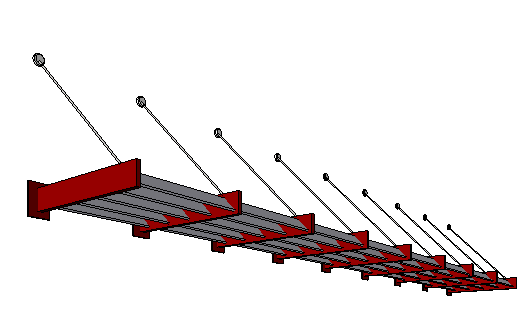

La familia de ejemplo avanzada (disponible en la ventana Archivos recientes) es una familia de selección doble. Contiene elementos anidados y utiliza fórmulas para condicionar la geometría de la familia. Para obtener más información acerca de esta familia y de su funcionamiento, consulte Ejemplos de fórmulas.
