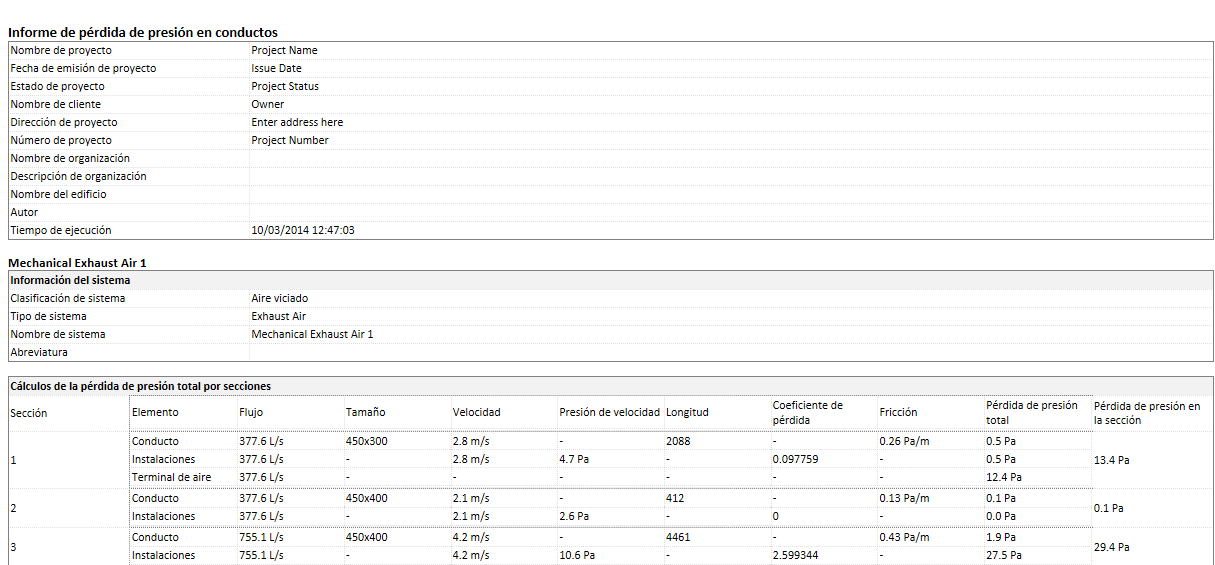

Generar un informe de pérdida de presión

Puede generar un informe de pérdida de presión para los sistemas de tuberías o conductos del proyecto.

Nota: Utilice las herramientas de ajuste de tamaño de conductos y tuberías para los sistemas del proyecto antes de generar un informe de pérdida de presión.

Para generar el informe, en primer lugar, especifique los sistemas que se incluirán en este y, a continuación, configure el informe. Al configurar el informe, puede especificar los campos que se incluirán como, por ejemplo, el diámetro, la altura y la anchura. También puede especificar si se mostrará información adicional en el informe como, por ejemplo, información del sistema y la ruta crítica. La salida del informe se puede guardar como un archivo HTML o CSV.

Selección de sistemas para el informe

Puede seleccionar los sistemas antes o después de iniciar el comando para generar el informe de pérdida de presión. Por ejemplo, puede realizar lo siguiente:

• Seleccione uno o más sistemas en el área de dibujo y haga clic en Informe de pérdida de presión de conductos o Informe de pérdida de presión de tuberías.
• Seleccione uno o más sistemas en el Navegador de sistema, haga clic con el botón derecho y, a continuación, haga clic en Informe de pérdida de presión.
• Haga clic en la ficha Analizargrupo Informes y tablas de planificación(Informe de pérdida de presión de conductos) o (Informe de pérdida de presión de tuberías) y seleccione uno o varios sistemas en el cuadro de diálogo Informe de pérdida de presión - Selector de sistemas.

  Para filtrar los sistemas de la lista, haga clic en Filtro por tipo de sistema.

Puede seleccionar un sistema para el que se hayan establecido los cálculos en Todos. Si los cálculos se establecen en Sólo flujo o Ninguno, se mostrará un mensaje de advertencia o el sistema no aparecerá en la lista.

No se puede generar un informe de pérdida de presión para un sistema de protección contra incendios o un sistema de flujo no portante, como un sistema sanitario.

El sistema debe estar conectado correctamente para que se genere un informe de pérdida de presión. Use el Inspector de sistema para determinar si un sistema está conectado correctamente antes de intentar generar un informe de pérdida de presión.

Configuración del informe

Después de seleccionar los sistemas que desea incluir, puede configurar el informe.

1. Si ha guardado previamente un formato de informe, en el cuadro de diálogo Configuración de informe de pérdida de presión, puede seleccionar uno de la lista.
   Consejo: Para guardar un formato de informe, especifique la configuración que desee en el cuadro de diálogo y haga clic en Guardar. Especifique un nombre para el formato y haga clic en Aceptar.

   Los informes de pérdida de presión de tuberías y conductos presentan cada uno su propio formato. Se guardan en la misma ubicación como plantilla por defecto.

2. En la lista de campos disponibles, seleccione los que desee incluir en el informe.
3. Active o desactive la visualización de los siguientes elementos como desee:
   • Información del sistema
   • Ruta crítica
   • Información detallada sobre el segmento recto por secciones
   • Resumen del coeficiente de pérdida en uniones y accesorios por secciones
4. Si lo desea, puede activar la opción para abrir el informe de pérdida de presión una vez generado.
5. Haga clic en Generar.
6. En el cuadro de diálogo Guardar como, escriba un nombre de archivo, especifique la extensión de archivo como HTML o CSV y haga clic en Guardar.

Nota: Si se ha especificado un método de cálculo de otros fabricantes que no se encuentra disponible, el valor de Pérdida de presión aparecerá como No calculado.
