Configuración general de refuerzo

Especifique los parámetros para la coincidencia de forma haciendo referencia a ganchos y vea los elementos de armadura independientes en refuerzos de área y refuerzos por camino.

Los siguientes parámetros se encuentran en la sección General del cuadro de diálogo Configuración de refuerzo. ¿Dónde está?

Armadura estructural del anfitrión en refuerzo por área y camino

La disponibilidad de esta opción depende del archivo que utilice. Cuando:
  • Abra un archivo nuevo, la opción estará definida por defecto, pero puede elegir el modo de camino y área que se va a utilizar en el proyecto. Después de crear el refuerzo de área o el refuerzo por camino, la posibilidad de cambiar el modo estará desactivada.
  • Abra un archivo existente con el refuerzo de área y el refuerzo por camino definidos previamente, esta opción estará disponible después de suprimir los objetos de refuerzo definidos previamente en el proyecto.
Importante: No se pueden tener dos modos de área y de camino distintos en un proyecto.
Seleccione la armadura estructural del anfitrión en el refuerzo de área y refuerzo por camino para poder:
  • Mostrar elementos de armadura independientes en suelos, muros y losas de cimentación.

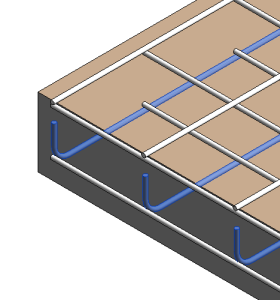

    La definición del anfitrión de armadura está activada (valor por defecto) La definición del anfitrión de armadura está desactivada

    Puede especificar la visibilidad de los elementos de armadura en la sección Gráficos de la paleta Propiedades de Área o Refuerzo por camino.

    Los elementos de armadura no son visibles a menos que se cree una vista en sección del elemento anfitrión.

  • Planificar las armaduras de un proyecto.

    La opción Armadura estructural del anfitrión en refuerzo por área y camino crea conjuntos de armaduras si es posible. De este modo, es posible planificar elementos como conjuntos de armaduras en los que las barras adyacentes de la misma longitud están agrupadas en una fila de la tabla de planificación.

  • Eliminar el sistema de áreas o caminos desde un proyecto y mantener la armadura o los conjuntos de armadura en su lugar.

Incluir ganchos en definición de forma de armadura

Importante: Esta opción se debe definir antes de colocar armaduras en el proyecto. No se puede anular la selección de esta opción en la configuración por defecto tras colocar armaduras (sin antes suprimir tales ejemplares).

Cuando se selecciona esta opción, se incluyen los ganchos al calcular las coincidencias de formas de armadura para la planificación. Las armaduras con ganchos mantendrán su propia identidad de forma. Este es el valor por defecto para los nuevos proyectos.

Cuando no se selecciona esta opción, se ignoran los ganchos al calcular las coincidencias de formas de armadura para la planificación. Las armaduras con ganchos coincidirán con las formas más cercanas sin ganchos, y no afectarán a las coincidencias de formas de armadura. Por ejemplo:

Cuando esta forma se compara incluyendo los ganchos (opción seleccionada), coincide con: se compara sin incluir los ganchos (opción no seleccionada), coincide con:

Forma 01

Forma 01

Forma 00

Forma 00

Forma 00

Forma 00
