Este ejemplo muestra cómo incluir imágenes en una tabla de planificación de mobiliario, pero se puede utilizar el mismo procedimiento para incluir imágenes en otros tipos de tablas de planificación.
Vídeo: Crear una tabla de planificación de mobiliario con imágenes
Nota: Al grabar este vídeo se utilizó Revit LT. Al llevar a cabo los procedimientos descritos utilizando Revit LT, puede que note pequeñas diferencias en las funciones y en la interfaz de usuario.
- Añada elementos de mobiliario al modelo, por ejemplo, varios tipos de sillas.
- Seleccione un elemento de mobiliario en el modelo, y haga clic en la ficha Modificar | Mobiliario
grupo Modo
(Editar familia). - Abra el cuadro de diálogo Tipos de familia; en Datos de identidad, haga clic en el campo Imagen de tipo y, a continuación, haga clic en el botón Explorar para abrir el cuadro de diálogo Gestionar imágenes.
- Haga clic en Añadir y busque la ubicación de la imagen que desea asociar a esta familia de mobiliario.
- Selecciónela y haga clic en Abrir.
- Haga clic en
(Cargar en proyectos) para volver a cargar la familia en el modelo y sobrescribir los parámetros y la familia existente. - Repita los pasos 2-6 para cada familia de mobiliario que haya colocado en el modelo.
- Cree una tabla de planificación de mobiliario e incluya los campos Familia y tipo e Imagen de tipo.

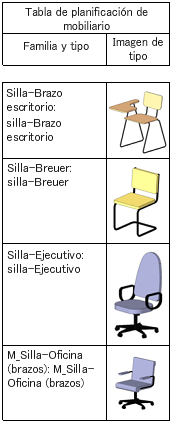

- Cree una vista de plano y coloque la tabla de planificación de mobiliario en el plano. Las imágenes de mobiliario se muestran en la ventana gráfica de la tabla de planificación de mobiliario del plano.
