Operaciones de modificación

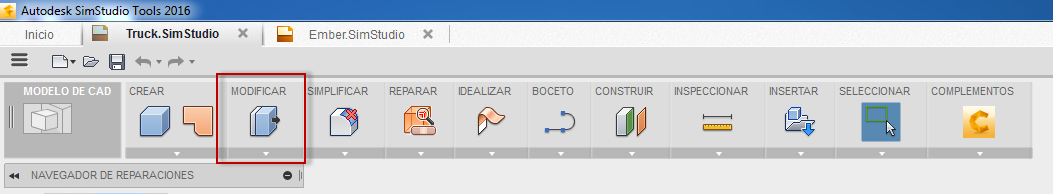

Todos los comandos que se muestran aquí se encuentran en el grupo MODIFICAR.

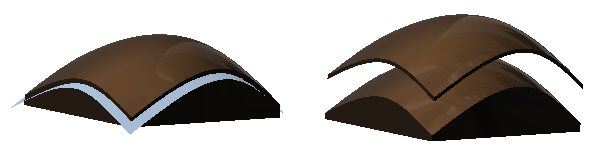

Recortar

Utilice MODIFICARRecortar para recortar una superficie o una superficie cosida.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• La Herramienta de recorte debe intersecar la superficie que se va a recortar.

Alargar

Utilice MODIFICARAlargar para alargar una cara o una superficie.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer el valor de Distancia.

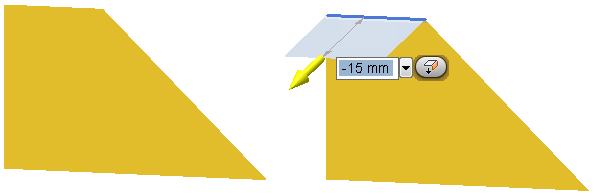

Tipo de extensión: Natural Dirección de extensión: Alineada

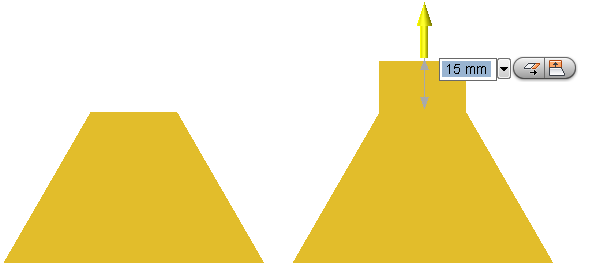

Tipo de extensión: Natural Dirección de extensión: No alineada

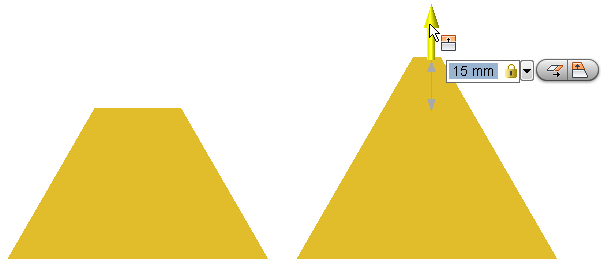

Tipo de extensión: Perpendicular

Coser

Utilice MODIFICARCoser para conectar las aristas de superficies y superficies cosidas individuales.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Las aristas de las superficies deben tener exactamente el mismo tamaño y forma, y deben estar en contacto.
• Consume los cuerpos seleccionados y crea un cuerpo de superficie.
• Las aristas que están dentro de la Tolerancia de la unión se muestran de color verde.
• Puede expandir la tabla Aristas descosidas y hacer clic en las entradas para ver los huecos.

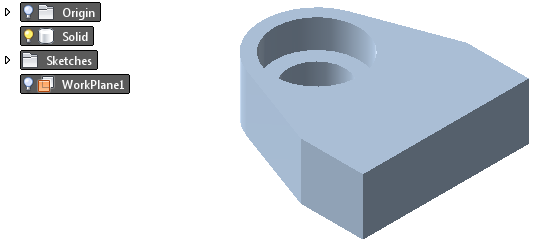

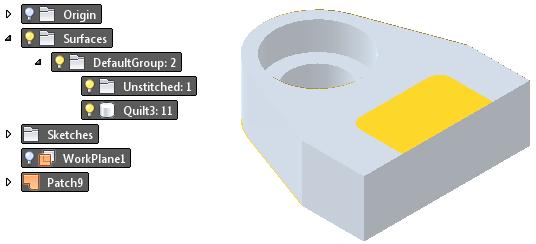

Este modelo tiene una superficie cosida y una superficie.

Después de la operación de coser, la superficie cosida y la superficie se convierten en un sólido.

Descoser

Utilice MODIFICARDescoser para separar un cuerpo de superficie en cuerpos de superficie individuales.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Los cuerpos se separan en aristas conectadas.
• La Selección de cadena permite la selección automática de caras conectadas tangencialmente.

Fusionar varias caras

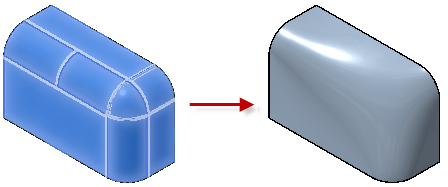

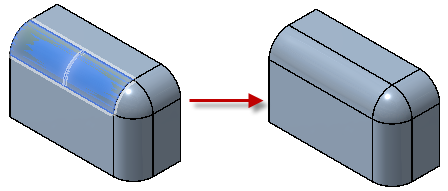

Utilice la opción Fusionar para reemplazar varias caras o superficies con una superficie. Fusionar se utiliza normalmente para reparar los modelos importados que tengan caras adicionales o para simplificar un modelo para el análisis.

Utilice MODIFICARFusionar para reemplazar varias superficies con una única superficie.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Seleccionar cadena permite la selección automática de caras conectadas tangencialmente.

Dividir cara

Utilice MODIFICARDividirDividir cara para dividir caras.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Para la Herramienta de división puede seleccionar superficies, planos de trabajo o la geometría del boceto. La geometría del boceto se proyecta en las caras de destino.
• Alargar herramienta de división alarga la herramienta para poder intersecar completamente las caras de destino.
• Utilice Proyectar cara para proyectar la cara de la herramienta de división que seleccione en la cara que está dividiendo.
  • Seleccione Tipo de proyecciónPunto más cercano para definir la dirección de proyección como la distancia más cercana entre la herramienta de división y caras de destino.
  • Seleccione Tipo de proyecciónA lo largo de vector para definir la dirección de proyección mediante la selección de una arista, una cara o un eje. Esta opción da como resultado varias divisiones si el vector se interseca con una cara de destino en varias ubicaciones.
