Operaciones basadas en bocetos

Todos los comandos que se presentan aquí se encuentran en la sección Superficies del grupo CREAR.

Extruir

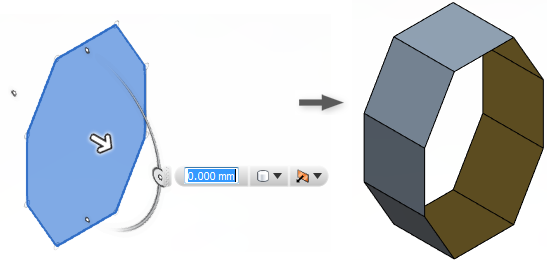

Utilice CREARExtruir para crear una superficie o un componente añadiendo profundidad a un perfil abierto o cerrado.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Puede seleccionar uno o varios perfiles de boceto, entidades de boceto, caras de modelo o aristas de modelo para extruir.
  • Las selecciones múltiples deben ser coplanares y en el mismo componente.
  • Utilice Encadenando para seleccionar automáticamente varias entidades conectadas tangencialmente.
• Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer los valores de Distancia y Ángulo de inclinación.

Revolución

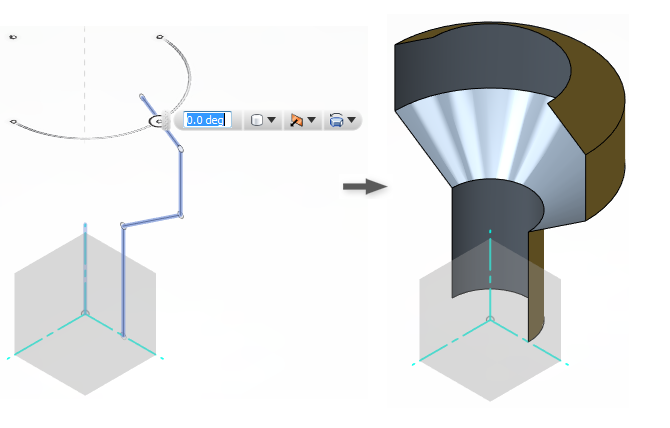

Utilice CREARRevolución para crear una superficie barriendo la geometría del boceto y del modelo alrededor de un eje.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Puede seleccionar uno o varios perfiles de boceto, entidades de boceto, caras de modelo o aristas de modelo para la revolución.
  • Las selecciones múltiples deben ser coplanares y en el mismo componente.
  • Utilice Encadenando para seleccionar automáticamente varias entidades conectadas tangencialmente.
• Puede utilizar una línea en el perfil, o una entidad independiente, para el eje.
  • Si el eje tiene un desfase se producirá un agujero axial en la operación.
  • Si el eje no está en el plano del boceto, el eje se proyecta temporalmente en el plano.
  • El eje no puede cruzar la región en la que desea ejecutar la revolución.
• Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer el Ángulo.

Barrido

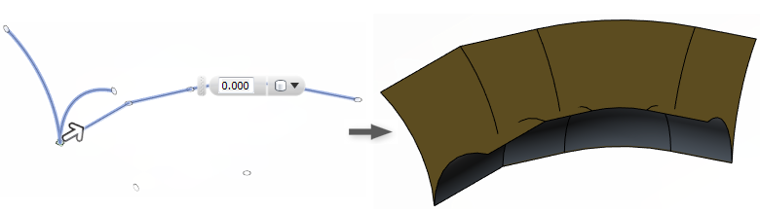

Utilice CREARMás superficiesBarrido para crear una operación de superficie barriendo la geometría del boceto y del modelo a lo largo de una ruta.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Puede seleccionar uno o varios perfiles de boceto, entidades de boceto, caras de modelo o aristas de modelo para el barrido.
  • Las selecciones múltiples deben ser coplanares y en el mismo componente.
  • Utilice Selección de cadena para seleccionar automáticamente varias entidades conectadas tangencialmente.
• Las rutas para las operaciones de barrido pueden ser:
  • Una arista de boceto o de modelo.
  • Rectas o curvas con un radio mayor que la anchura del perfil.
  • Entidades conectadas tangencialmente. Utilice Selección de cadena para seleccionar automáticamente estos segmentos múltiples.
  • Las rutas no se pueden definir de modo que el perfil se interseque consigo mismo.
• Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer la Distancia. El valor oscila entre 0 y 1, donde 1 corresponde a toda la longitud de la ruta.
• Seleccione la operación Booleana adecuada para sus necesidades de modelado.

Solevación

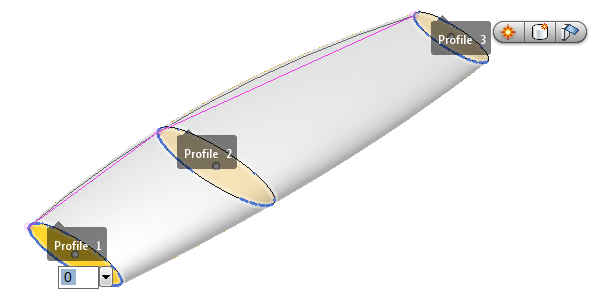

Esta solevación utiliza la curvatura natural.

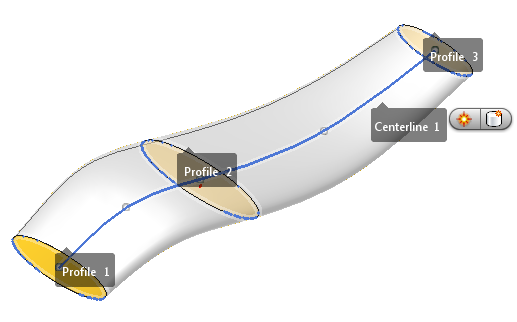

Esta solevación utiliza una ruta de línea de centro.

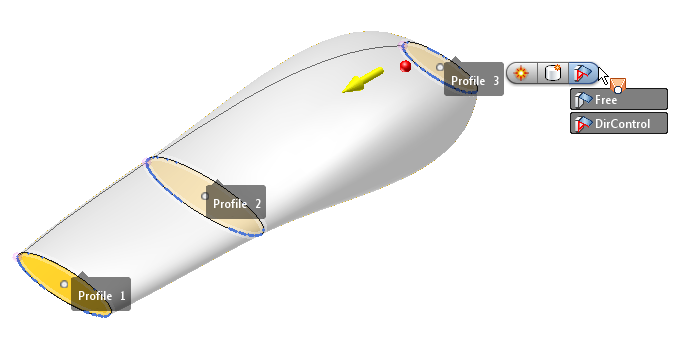

Esta solevación utiliza un control de dirección en el último perfil.

Utilice CREARMás superficiesSolevación para crear una operación de superficie que realice una transición entre dos o más perfiles o caras de boceto.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• La disponibilidad de algunos parámetros depende de la selección de otros parámetros. Por ejemplo, Fusionar aristas no está disponible cuando está activa la Selección de cadena.
• Seleccione varios perfiles de boceto o caras de modelo en el orden de la dirección de solevación.
  • Para una solevación determinada, puede seleccionar perfiles abiertos o cerrados, pero no ambos.
• Puede seleccionar una ruta de línea de centro o raíles para definir la curvatura y la dirección de la solevación.
  • Utilice Selección de cadena para seleccionar automáticamente las aristas conectadas.
  • Utilice Fusionar aristas para incluir aristas adyacentes como un perfil.
• Seleccione Cerrado para conectar el primer perfil y el último perfil para formar una solevación cerrada.

Tubería

Utilice CREARMás superficiesTuberías para crear una operación de superficie barriendo una sección transversal a lo largo de una ruta.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Se pueden seleccionar individualmente o en cadena las entidades de ruta de tuberías.
• Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer los valores de Distancia y Tamaño de sección.
  • Los valores de Distancia oscilan entre 0 y 1, donde 1 corresponde a toda la longitud de la ruta.
  • Para definir cotas, también puede hacer clic en las flechas desplegables del cuadro de diálogo y seleccionar cotas, Medir o Volver a anclar.
  • Seleccione la operación Booleana adecuada para sus necesidades de modelado.

Parche

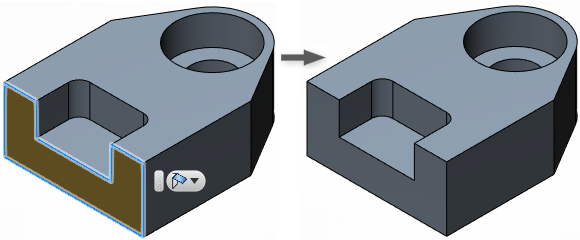

Utilice CREARParche para reemplazar una superficie cosida o una cara de sólido que falten.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Seleccione la arista de una cara que falta.
  • Defina Activar el encadenado para crear automáticamente un perfil cerrado a partir de aristas conectadas.
• Utilice el parámetro Continuidad para crear la curvatura apropiada de la superficie:
  • Conectado crea una superficie con aristas G0 (las aristas de la nueva superficie están conectadas en ángulo).
  • Tangente crea una superficie con aristas G1 (las aristas de la nueva superficie son tangenciales).
  • Curvatura crea una superficie con aristas G2 (las aristas de la nueva superficie se combinan con una curvatura continua).
• Seleccione la operación Booleana adecuada para sus necesidades de modelado.
