Boîte de dialogue Outil de ligation

Une fois que vous avez séparé les coordonnées UVW de votre objet en clusters (manuellement ou à l'aide de l'un des outils automatiques du menu Mapping), vous pouvez utiliser l'outil de couture pour réassocier des clusters spécifiques en fusionnant leurs arêtes correspondantes.

• Modificateur Développer UVW > panneau déroulant Editer les UV > bouton Ouvrir l'éditeur d'UV > boîte de dialogue Editer UVW > Menu Outils > Lier la sélection
• Modificateur Développer UVW > panneau déroulant Editer UVW > bouton Ouvrir l'éditeur UV > boîte de dialogue Editer UVW > panneau déroulant Lier > bouton Paramètres de liaison (sur Lier : icône déroulante Personnalisé)

Remarque : Vous pouvez uniquement lier deux clusters à la fois. Si la sélection sous-objet courante est partagée par plusieurs clusters, c'est la majorité qui " l'emporte ". L'outil de ligation attache le cluster qui partage le plus de sous-objets. Lorsque le nombre de sous-objets partagés par plusieurs autres clusters est le même, 3ds Max attache le cluster dont les sous-objets partagés ont été choisis en premier.

Procédures

Pour lier deux clusters :

1. Dans le cluster " source ", sélectionnez les sous-objets le long d'une arête que vous voulez relier.

   Par défaut, les arêtes partagées sont mises en surbrillance dans les objets " cibles ".

2. Ouvrez la boîte de dialogue Outils de couture via l'un des chemins d'accès indiqués au début de cette rubrique.

   Les clusters sont connectés.

3. Réglez les paramètres de la boîte de dialogue Outil de ligation.

   Les résultats se produisent en temps réel.

4. Cliquez sur OK pour accepter ou sur Annuler pour annuler les changements.

Interface

Aligner les clusters

Déplace le cluster cible vers le cluster source et fait pivoter le cluster cible pour le positionner si nécessaire. Lorsque cette option est désactivée, le cluster cible conserve sa position et son orientation d'origine. Valeur par défaut : activé.

Conseil : Si vos clusters se chevauchent après que vous les avez lié à l'aide de l'option Aligner clusters, annulez la ligation, puis positionnez-les et alignez-les tels que vous voulez qu'ils soient après la ligation. Utilisez ensuite l'outil de ligation en désactivant Aligner clusters.

Dimensionner les clusters

Redimensionne le cluster cible à une taille comparable à celle du cluster source. Cette option prend uniquement effet lorsque Aligner les clusters est activée. Valeur par défaut : activé.

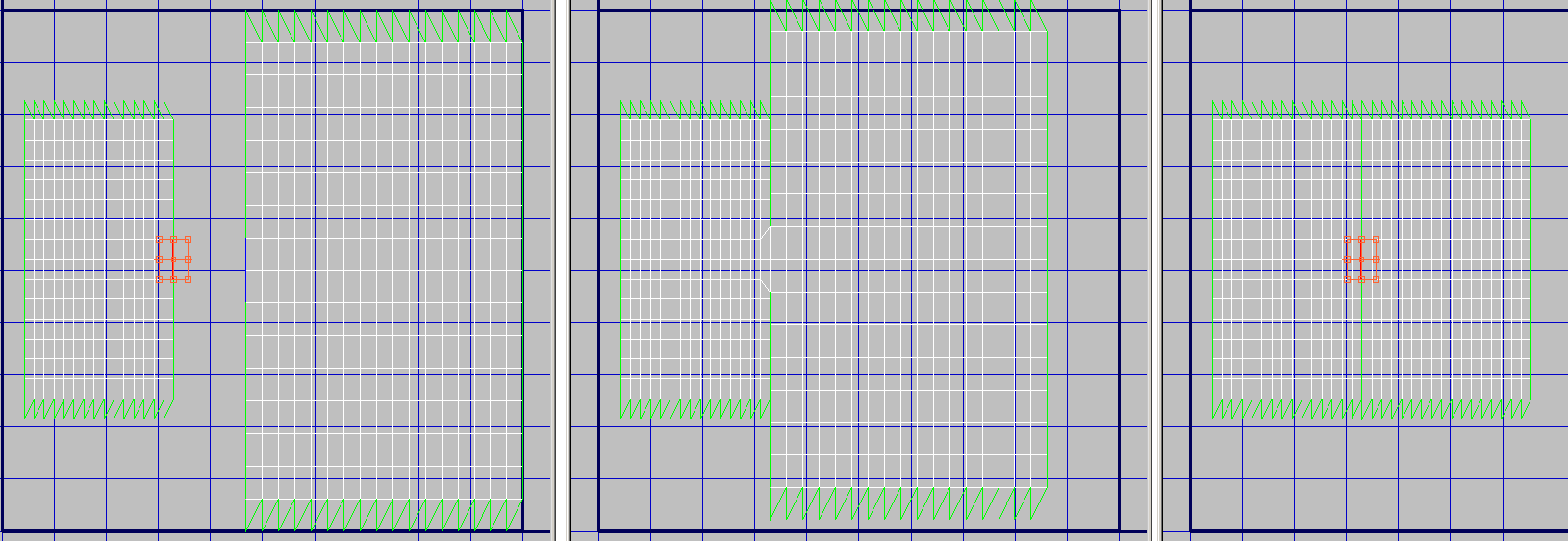

Arêtes choisies pour la ligation (à gauche) ; clusters alignés (au centre) ; clusters alignés et mis à l'échelle avec Altération = 0 (à droite)

Altération

Lorsque Dimensionner les clusters est désactivée, cette option définit l'étendue du déplacement des sous-objets attachés depuis leur position initiale. Si Altération est défini sur 0, les sous-objets restent à leur position initiale dans le cluster source. Si Altération est défini sur 1, les sous-objets restent dans leur position initiale dans le cluster cible. Entre ces deux valeurs, la moyenne de leur position est utilisée.

Lorsque l'option Dimensionner les clusters est activée, le paramètre Altération définit la source à partir de laquelle la mise à l'échelle du ou des clusters cibles est déterminée par 3ds Max. Avec une valeur d'Altération égale à 0, l'échelle est entièrement basée sur les arêtes liées sur la source. Avec une valeur d'Altération égale à 1, l'échelle est entièrement basée sur les arêtes liées sur la cible. Entre ces deux valeurs, l'échelle constitue la moyenne des deux.
