Lorsqu'une chaîne CI spline est sélectionnée, vous pouvez utiliser les options du groupe de fonctions Mouvement pour changer les structures de départ et de fin ainsi que les angles de torsion pour l'ensemble de la structure liée.
-
Sélectionnez une commande Solution CI Spline (croix bleue à l'extrémité de la chaîne) >
groupe de fonctions Mouvement > bouton Paramètres
Pour créer une solution CI Spline, reportez-vous à la rubrique CI spline.
Interface
Panneau déroulant Solution CI spline
Les options de ce panneau déroulant vous permettent de choisir une nouvelle spline pour la chaîne CI spline ou de choisir de nouvelles connexions de départ et de fin pour la chaîne.
- Solution CI Spline
- Affiche le nom de la solution. La seule solution disponible est la solution CI spline.
- Activé
- Active ou désactive le contrôle de la solution.
- Choisir forme
- Permet de choisir la spline utilisée par la solution.
Zone Connexions structure
- Choisir connexion de départ
- Permet de choisir la connexion de départ pour la solution CI spline et d'afficher le nom de l'objet.
- Choisir connexion de fin
- Permet de choisir la connexion de fin pour la solution CI spline et d'afficher le nom de l'objet.
Panneau déroulant Propriétés solution CI
Les options de ce panneau déroulant permettent de définir les angles de torsion de départ et de fin pour la chaîne CI spline. Les poignées de torsion à chaque extrémité de la chaîne indiquent l'angle de torsion.
- Angle de départ torsion
- Définit l'angle de torsion pour la chaîne entière, en appliquant une rotation à toutes les structures de cette dernière.
- Angle de fin torsion
- Définit l'angle de torsion pour la connexion de fin par rapport à la connexion de départ, en créant une torsion progressive sur la chaîne entière.
- Choisir noeud sup.
- Lorsque CI spline est affecté à une chaîne de structure, le système CI essaie de déterminer la direction "haut" pour les structures, c'est-à-dire la direction vers laquelle les ailettes arrière des structures doivent pointer. La solution CI spline peut interpréter cette direction de façon incorrecte et faire ainsi basculer les structures d'un côté ou de l'autre. Lorsque vous sélectionnez un noeud supérieur, la direction " haut " pointera le long de l'axe Z local de l'objet. Par défaut, le noeud supérieur est réglé sur le premier assistant/noeud sur la spline, ce qui permet généralement d'interpréter correctement la direction " haut ".
- Utiliser
- Permet d'utiliser le noeud sélectionné pour spécifier la direction "haut" de la structure racine.

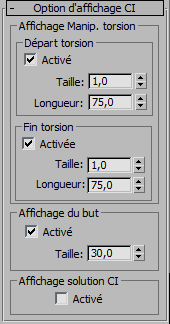

Panneau déroulant Option d'affichage CI
Les options de ce panneau déroulant définissent l'affichage des poignées de torsion et de l'objet de chaîne CI.
Zone Départ torsion
- Activé
- Active l'affichage de la poignée de torsion de départ. Valeur par défaut : activé.
- Taille
- Définit la taille de la poignée de torsion de départ. Valeur par défaut : 1,0.
- Longueur
- Définit la longueur de la poignée de torsion de départ. Par défaut, la valeur est 75,0.
Zone Fin torsion
- Activé
- Active l'affichage de la poignée de torsion de fin. Valeur par défaut : activé.
- Taille
- Définit la taille de la poignée de torsion de fin. Valeur par défaut : 1,0.
- Longueur
- Définit la longueur de la poignée de torsion de fin. Par défaut, la valeur est 75,0.
Zone Affichage du but
- Activé
- Active l'affichage de l'objectif CI. Valeur par défaut : activé.
- Taille
- Définit la taille de l'objectif CI. Valeur par défaut = 30,0.
Zone Affichage solution CI
- Activé
- Active l'affichage de l'objet de chaîne CI. Cette option est désactivée par défaut.
