Panneau déroulant Paramètres (map vecteur)

Fournit des commandes de base qui permettent de spécifier le vecteur, sa position et certaines options de sortie.

Editeur de matériaux > Navigateur de matériaux/maps > Maps > Standard > Map vecteur > Panneau déroulant Paramètres

Les commandes de la map vecteur principale sont semblables à celles des fichiers bitmap.

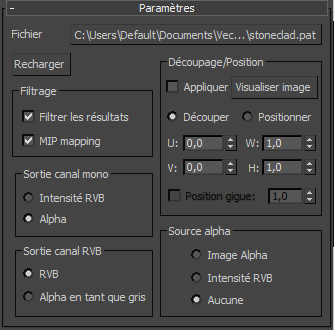

Interface

Fichier vectoriel: Cliquez pour choisir un vecteur à l'aide du navigateur de fichiers standard. Une fois la sélection effectuée, le chemin complet apparaît sur ce bouton.
Recharger: Recharge le vecteur en utilisant le même nom et le même chemin. Une fois le vecteur modifié, il n'est pas nécessaire d'utiliser le navigateur de fichiers pour le recharger.
Le fait de cliquer sur Recharger pour toute instance de la map entraîne la mise à jour de celle-ci dans tous les champs échantillons ainsi que dans la scène.

Zone Filtre

Les options de filtrage vous permettent de sélectionner la méthode d'évaluation des pixels utilisée pour l'anti-crénelage du vecteur.

Filtrer les résultats

Lorsque cette option est activée, elle effectue une passe de l'anti-crénelage lors du rendu de la map vecteur. Valeur par défaut : activé.

Mip mapping

Lorsque cette option est activée, des mipmaps sont générés pour l'image. Valeur par défaut : activé.

Les mipmaps sont un ensemble de bitmaps avec un niveau de détail inférieur. Le premier est deux fois plus petit que l'image d'origine, le suivant deux fois plus petit que le premier, et ainsi de suite jusqu'à un pixel unique (vous pouvez comparer cela à une disposition pyramidale). Ils sont utilisés pour optimiser le temps d'affichage et réduire le crénelage lorsque la texture doit être affichée avec une taille inférieure à la taille normale. Par exemple, si votre image d'origine mesure 512 x 512 pixels, mais que la zone d'affichage mesure seulement 100 x 100 pixels, le périphérique d'affichage effectuera une interpolation entre le mipmap de 128 x 128 et celui de 64 x 64.

Il est recommandé de générer des mipmaps lorsque la scène est animée, ce qui peut réduire le temps nécessaire à la réalisation du rendu.

Zone Sortie canal mono

Certains paramètres, tels que l'opacité et le niveau spéculaire, ont une valeur unique contrairement aux composantes de couleur d'un matériau qui ont trois valeurs. Les commandes de cette zone déterminent la source du canal mono de sortie en termes de vecteur d'entrée.

Intensité RVBUtilise l'intensité des canaux rouge, vert et bleu en tant que map. La couleur des pixels est ignorée et seule la valeur ou la luminance des pixels est utilisée. Les couleurs sont calculées comme des valeurs de gris variant de 0 (noir) à 255 (blanc).
Alpha (valeur par défaut). Utilise l'intensité du canal alpha en tant que map.

Zone Sortie canal RVB

La sortie de canal RVB détermine la provenance de la partie RVB de la sortie. Les commandes de cette zone n’ont d'incidence que sur les maps appliquées à des composantes du matériau qui affichent de la couleur : Ambiant, Diffus, Spéculaire, Couleur filtre, Réflexion et Réfraction.

RVB (valeur par défaut). Affiche les valeurs de couleur unie des pixels.
Alpha en tant que grisAffiche les tons de gris en fonction des niveaux du canal alpha.

Zone Découpage/Position

Les commandes de cette zone vous permettent de découper ou de réduire le vecteur de façon à le repositionner. L'option de découpage vous permet de redimensionner un vecteur de façon à ce qu'il occupe une zone rectangulaire plus petite qu'à l'origine. Cette opération n'a aucune incidence sur l'échelle du vecteur.

L'option de positionnement vous permet de modifier l'échelle de la map en vue de la positionner à l'emplacement de votre choix au sein de la zone rectangulaire qui lui est allouée. Cette opération a une incidence sur l'échelle du vecteur, celui-ci étant toutefois affiché dans son intégralité. Il est possible d'animer les quatre valeurs qui déterminent la position et la taille de la zone de découpage ou de positionnement.

Les paramètres de découpage et de positionnement affectent le vecteur uniquement lorsqu'il est utilisé dans cette map et ses instances. Ils n'ont aucune incidence sur le vecteur en tant que tel.

Appliquer

Activez cette option pour utiliser les paramètres de découpage ou de position.

Visualiser image

Ouvre une fenêtre qui montre le vecteur entouré par le contour d'une région avec des poignées sur les côtés et dans les angles. Pour changer la taille de la zone de découpage, faites glisser les poignées. Pour déplacer la région, positionnez en son intérieur le curseur de la souris puis faites-la glisser.

Pour voir les résultats de modification de la région, activez Appliquer (voir ci-dessus). Cette action permet de voir les changements dans la région au fur et à mesure que vous en apportez.

La fenêtre de vecteur propose des commandes U/V et L/H (largeur/hauteur) dans sa barre d'outils. Utilisez ces champs pour ajuster l'emplacement et la taille de l'image ou couper la zone.

Si vous choisissez Positionner, le fait de faire glisser les poignées de la zone de la région modifie l'échelle du vecteur (maintenez la touche Ctrl enfoncée pour conserver le rapport hauteur/largeur du vecteur), et de faire glisser l'image change son emplacement dans la zone de recouvrement.

Le bouton UV/XY situé à droite de la barre d'outils de la fenêtre vous permet de passer de l'un à l'autre en utilisant les coordonnées UV ou XY dans les doubles flèches de la barre d'outils (par défaut = UV).

DécouperActive la fonction de découpage.
PositionnerActive la fonction de positionnement.

U/V: Ajustez la position.
W/H (largeur/hauteur): Ajustez la largeur et la hauteur de la map ou de la zone de découpage.
Position gigue: Spécifie la valeur du décalage aléatoire. A 0, il n’y a pas de décalage aléatoire. Les valeurs sont comprises entre 0 et 1.
Lorsque l'option Positionner est activée, la taille et la position spécifiées par les champs à double flèche ou la fenêtre d'édition sont ignorées. 3ds Max choisit ensuite une taille et une position de recouvrement aléatoires pour l'image.

Zone Source Alpha

Les commandes de cette zone déterminent la source du canal alpha de sortie en termes de bitmap d'entrée.

Image AlphaUtilise le canal alpha de l'image (cette option est désactivée si l'image ne comporte pas de canal alpha).
Intensité RVB Convertit les couleurs du vecteur en valeurs tonales de l'échelle de gris et les utilise pour la transparence. Le noir correspond à la transparence et le blanc à l'opacité.
Aucun (opaque )N'utilise pas la transparence.
