Boîte de dialogue Outil Croquis

Si vous devez faire correspondre une sélection de sommets de texture contigus à un contour d'un bitmap, qu'elle soit de forme irrégulière, en ligne droite ou de forme géométrique, vous pouvez utiliser l'outil Croquis pour effectuer rapidement cette opération, plutôt que de faire glisser les sommets un par un.

• Modificateur Développer UVW > panneau déroulant Editer les UV > bouton Ouvrir l'éditeur d'UV > boîte de dialogue Editer UVW > niveau du sous-objet Sommet > menu Outils > Croquis des sommets

Procédures

Exemple : pour effectuer un croquis de sommets de texture de forme libre :

Vous pouvez commencer par les sommets déjà sélectionnés ou utiliser l'outil Croquis pour les sélectionner. Cet exemple utilise la seconde méthode.

1. Choisissez Croquis des sommets.
2. Dans la boîte de dialogue Outil Croquis, sélectionnez Faire glisser sélection à partir de la liste déroulante Sélectionner par, si nécessaire.
3. Sélectionnez Forme libre dans la liste déroulante Aligner à, si nécessaire.
4. Assurez-vous que les options Afficher ordre du sommet et Mode interactif sont activées. Laissez Taille du curseur de glissement sur sa valeur par défaut.
5. Cliquez sur OK pour fermer la boîte de dialogue.

   Le curseur de la souris prend la forme d'un cercle, ce qui signifie que vous êtes en mode de " sélection par glisser ".

6. Dans la fenêtre de la boîte de dialogue Editer les UVs, faites glisser le curseur sur les sommets à sélectionner, puis relâchez le bouton de la souris.

   A mesure que vous faites glisser la souris, tous les sommets sont affectés de numéros consécutifs. Lorsque vous relâchez le bouton de la souris, le curseur prend la forme d'un crayon, ce qui signifie que vous êtes en mode " Croquis ".

   Remarque : avant que vous ne commenciez à effectuer le croquis, chaque clic consécutif de la souris vous fait basculer entre les modes glisser et croquis.
7. Dans la fenêtre de l'éditeur, faites glisser pour esquisser une ligne ondulée.

   Les sommets sélectionnés suivent la ligne dans l'ordre numérique, en se répartissant régulièrement sur toute sa longueur. Pour commencer le croquis, relâchez le bouton de la souris, puis faites glisser à nouveau la souris.

   Si vous maintenez la touche Alt enfoncée et que vous appuyez sur le bouton de la souris, puis que vous le relâchez, vous pouvez tracer une ligne droite en déplaçant la souris. Cliquez, puis déplacez à nouveau la souris pour tracer des segments de ligne droite connectés.

   Vous pouvez utiliser à la fois des lignes de forme libre et des lignes droites :

   • Pour ajouter une ligne de forme libre à un segment de ligne droite, relâchez la touche Alt, puis faites glisser la souris.
   • Pour ajouter un segment de ligne droite à une ligne de forme libre, maintenez la touche Alt enfoncée, faites glisser la souris, puis relâchez le bouton et déplacez la souris.
8. Pour quitter l'outil Croquis, cliquez avec le bouton droit de la souris dans la fenêtre de l'éditeur.

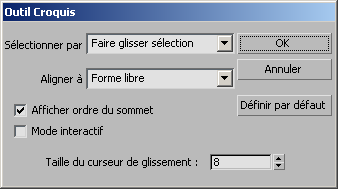

Interface

Sélectionner par

Vous permet de choisir la méthode de sélection des sommets dont vous voulez faire le croquis :

• Choisir sélectionvous permet de choisir les sommets un par un. Lorsque vous cliquez sur OK, un curseur de sélection apparaît, comprenant un signe + et la lettre P ; lorsque le curseur se trouve sur un sommet, le signe + devient plus grand. Pour terminer la sélection, cliquez avec le bouton droit de la souris, puis faites glisser la souris pour effectuer le croquis. Lorsque vous avez effectué le croquis, vous revenez en mode de sélection, etc.. Pour quitter l'outil Croquis, cliquez avec le bouton droit de la souris.
• Faire glisser sélectionvous permet de choisir plusieurs sommets en les faisant glisser. Lorsque vous cliquez sur OK, le curseur de la souris prend l'aspect d'un cercle. Lorsque vous avez fait glisser tous les sommets à sélectionner, relâchez le bouton de la souris, puis faites glisser (ou cliquez tout en maintenant la touche Alt enfoncée) pour effectuer le croquis. Comme avec l'option Choisir sélection, le curseur de la souris continue à passer du mode sélection au mode croquis et vice versa jusqu'à ce que vous cliquiez avec le bouton droit de la souris pour quitter la fonction Croquis.
• Utiliser sélection couranteutilise la sélection courante ; vous ne pouvez pas changer la sélection lorsque vous utilisez cet outil. Si la sélection courante consiste en des arêtes ou des faces, Croquis utilise tous les sommets attachés aux sous-objets sélectionnés.

Aligner à

Permet de choisir la méthode de croquis :

• Forme librefaites glisser la souris pour effectuer un croquis de forme libre (comme avec un crayon) ou cliquez tout en maintenant la touche Altenfoncée pour tracer des lignes connectées
• Lignefaites glisser la souris pour tracer un seul segment de ligne droite.
• Boîtefaites glisser la souris en diagonale pour tracer un rectangle.
• Cerclefaites glisser la souris vers l'extérieur pour tracer un cercle, puis déplacez la souris circulairement pour faire pivoter le cercle.

Afficher ordre du sommet

Affiche des étiquettes numérotées indiquant l'ordre dans lequel les sommets ont été sélectionnés et se positionneront durant le croquis.

Mode interactif

Montre la position des sommets lors du croquis. Désactivez cette option pour obtenir des résultats plus rapides.

Taille du curseur de glissement

Définit la taille du curseur de la souris utilisée lorsque vous faites glisser une sélection. Valeur par défaut = 8. Intervalle = de 1 à 15.

OK

Accepte les modifications et ferme la boîte de dialogue.

Annuler

Annule les modifications et ferme la boîte de dialogue.

Définir par défaut

Définit les paramètres courants comme paramètres par défaut de la session en cours.
