Cette nouvelle option permet de créer un bloc SI sous la forme de plusieurs lignes. Cela a un impact sur le fichier NC à cause de l'ajout de plusieurs lignes SI, dans le même bloc.
Vous pouvez accéder à cette option à l'aide du nouveau jeton %NEWLINE dans la configuration de signature. La définition de la signature reste affichée dans une seule ligne, mais à l'aide du nouveau jeton, vous pouvez forcer une sortie sous forme de plusieurs lignes lors de l'envoi dans le fichier NC.
L'organisation des lignes SI est effectuée à l'aide d'un certain nombre de règles de base :
- la première ligne est organisée comme avant, en commençant par le coin inférieur gauche, et à une distance définie à partir du coin configuré en fonction des deux valeurs par défaut de Management Tools pour la distance du bloc SI.
- chaque nouvelle ligne est organisée en fonction de la position du texte précédent, et le mécanisme préfère d'abord disposer le texte au-dessus.
- le texte évite toute collision avec toute arête d'objet ou tout contour intérieur, tout en conservant la méthode d'organisation de l'étape précédente.

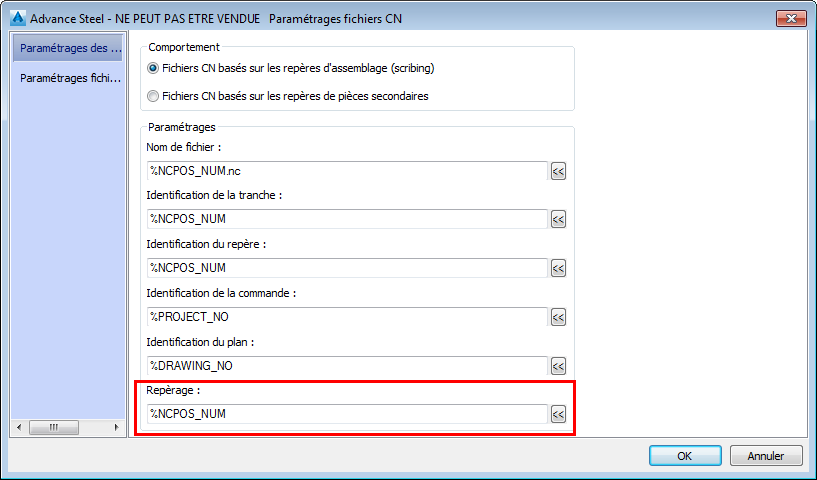

Vous pouvez utiliser le nouveau jeton dans la section Paramétrages des fichiers CN - Repérage - %NEWLINE pour créer une ligne de configuration qui contient plusieurs lignes. Chaque ligne doit comporter au moins un jeton pouvant évaluer une valeur (par exemple %NCPOS_NUM, qui affiche le repère de l'objet).
