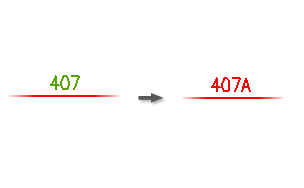

Permet d'insérer, de modifier, de bloquer ou de libérer un numéro d'équipotentielle.
Trouver
Entrée de commande :
AEEDITWIRENO
Modifier le numéro d'équipotentielle permet de :
- Modifier la valeur du numéro d'équipotentielle
- Bloquer ou libérer le numéro d'équipotentielle
- Modifier la visibilité du numéro d'équipotentielle
- Ajouter des valeurs pour les attributs de numéro d'équipotentielle W01UTIL à W10UTIL
Lorsqu'un numéro d'équipotentielle est bloqué, son attribut et renommé et déplacé vers un calque de numéros d'équipotentielles bloqués spécial. En affectant une couleur différente à ce calque, vous pouvez ensuite très facilement distinguer les numéros d'équipotentielles bloqués des numéros d'équipotentielles normaux. Le nom du calque des numéros d'équipotentielles bloqués est défini dans la boîte de dialogue Définir les calques (à partir de la boîte de dialogue Propriétés du dessin
Format du dessin).
|
Numéro d'équipotentielle |
Indique le numéro d'équipotentielle. Si vous entrez un numéro d'équipotentielle existant lors du processus d'insertion/d'édition, une boîte de dialogue d'avertissement s'affiche. Ce message vous avertit de l'existence du numéro et vous suggère un autre numéro d'équipotentielle basé sur le format utilisateur. Remarque : Désactivez l'avertissement dans la boîte de dialogue Propriétés du projet
Paramètres du projet. Un journal des erreurs est créé pour chaque projet, indépendamment du fait que vous ayez choisi d'afficher ou non une boîte de dialogue. Le message d'avertissement est enregistré dans le fichier journal "<nom_projet>_error.log", dans le sous-répertoire de l'utilisateur. |
|
Choisir du texte |
Permet de choisir une entité texte dans le dessin pour prérenseigner la zone d'édition du numéro d'équipotentielle. Utilisez les boutons Monter ou Descendre pour incrémenter ou décrémenter rapidement le numéro d'équipotentielle. |
|
Bloqué |
Bloque le numéro d'équipotentielle de sorte qu'il ne puisse pas être modifié ultérieurement par l'utilitaire de numérotation automatique des fils. |
|
Visible/Caché |
Affiche ou cache le numéro d'équipotentielle dans le dessin. Les numéros d'équipotentielles cachés sont toujours présents et apparaissent dans les rapports sur les fils. |
|
Modifier les attributs |
Permet de modifier les attributs W01USER à W10USER. Ces valeurs peuvent être incluses dans divers rapports. Remarque : Modifiez-les au niveau de chaque bloc de numéros d'équipotentielles d'un réseau contenant des flèches de signal afin d'assurer la cohérence.
|
|
Zoom |
Si la vue est ajustée de manière à afficher un fil qui déborde de l'écran, la fonction Zoom restaure l'écran précédent. |
