Boîte de dialogue SCU

Gère les paramètres du SCU et de l'icône SCU dans les fenêtres.

Résumé

Répertorie, renomme et restaure les définitions des systèmes de coordonnées utilisateur et gère les paramètres du SCU et de l'icône du SCU au niveau des fenêtres.

Liste d'onglets

La boîte de dialogue SCU comporte les onglets suivants :

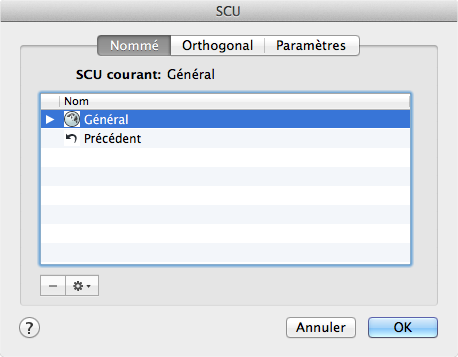

Nommé (onglet de la boîte de dialogue SCU)

Répertorie les définitions de SCU et définit le SCU courant.

SCU courant

Affiche le nom du SCU courant. Si le SCU n'a pas été enregistré ni nommé, il est répertorié comme SANS NOM.

Liste des noms de SCU

SANS NOM est toujours la première entrée si le SCU courant n'est pas nommé. Général est toujours répertorié et ne peut être ni renommé, ni supprimé. Si vous définissez d'autres systèmes de coordonnées pour la fenêtre active pendant la session d'édition courante, l'entrée suivante provient de Précédent. Vous pouvez revenir à ces systèmes de coordonnées en sélectionnant plusieurs fois Précédent et Définir courant.

Pour ajouter un SCU à la liste, utilisez l'option Sauver de la commande SCU.

Supprimer (-)

Supprime un SCU nommé. Vous ne pouvez par supprimer le SCU général ou précédent.

Options

Gère le SCU sélectionné dans la boîte de dialogue.

Définir courant: Rétablit le système de coordonnées sélectionné.
Renommer: Renomme un SCU personnalisé. Vous ne pouvez par renommer le SCG.
Détails: Affiche la boîte de dialogue Détails sur le SCU, qui fournit des informations sur les coordonnées du SCU.

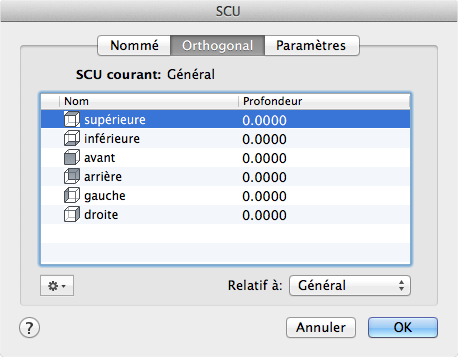

Remplace le SCU par l'un des SCU orthogonaux.

SCU courant

Affiche le nom du SCU courant. Si le SCU n'a pas été enregistré ni nommé, il est répertorié comme SANS NOM.

Liste des systèmes de coordonnées orthogonaux

Répertorie les six systèmes de coordonnées orthogonaux définis dans le dessin courant. Ces six systèmes de coordonnées orthogonaux sont définis par rapport au SCU indiqué dans la liste Relatif à.

Nom.Spécifie le nom du système de coordonnées orthogonal.
Profondeur. Indique la distance entre le plan XY du SCU orthogonal et un plan parallèle passant par l'origine du système de coordonnées défini par la variable système UCSBASE. Le plan parallèle du système de coordonnées UCSBASE peut être un plan XY, YZ ou XZ.
Remarque : Vous pouvez définir la profondeur ou une nouvelle origine pour le SCU orthogonal sélectionné. Voir l'option Profondeur.

Par rapport à

Désigne le système de coordonnées de base pour la définition des SCU orthogonaux. Par défaut, SCG est le système de coordonnées de base.

Quand vous modifiez la zone Relatif à, la position par défaut de l'origine du SCU orthogonal sélectionné est rétablie.

Si vous enregistrez un système de coordonnées orthogonal dans un dessin en tant que portion d'une configuration de fenêtre ou si vous sélectionnez pour l'option Relatif à une valeur autre que Général, le nom du système de coordonnées orthogonal devient SANS NOM pour pouvoir être différencié du système de coordonnées orthogonal prédéfini.

Options

Gère le SCU sélectionné dans la boîte de dialogue.

Définir courant: Rétablit le système de coordonnées sélectionné.
Rétablir: Rétablit l'origine du système de coordonnées orthogonal sélectionné. L'origine reprend sa position par défaut (0,0,0) par rapport au système de coordonnées de base spécifié.
Profondeur: Indique la distance entre le plan XY du SCU orthogonal et un plan parallèle passant par l'origine du système de coordonnées. Dans la boîte de dialogue Profondeur du SCU orthogonal, entrez une valeur et choisissez le bouton Sélectionner une nouvelle origine pour utiliser le périphérique de pointage pour spécifier une nouvelle profondeur ou une nouvelle origine.
Détails: Affiche la boîte de dialogue Détails sur le SCU, qui fournit des informations sur les coordonnées du SCU.

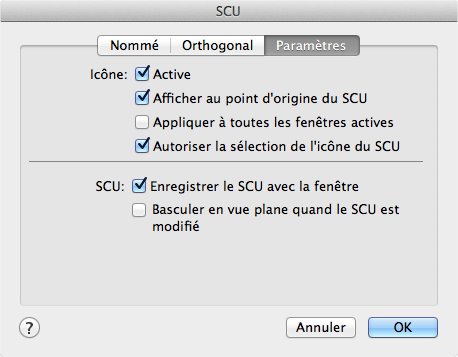

Onglet Paramètres (boîte de dialogue SCU)

Affiche et modifie les paramètres de l'icône SCU et les paramètres de SCU enregistrés avec une fenêtre.

Icône

Spécifie les paramètres d'affichage de l'icône SCU pour la fenêtre courante.

Actif: Affiche l'icône SCU dans la fenêtre courante.
Afficher au point d'origine du SCU: Affiche l'icône du SCU au niveau de l'origine du système de coordonnées courant dans la fenêtre courante. Si cette option est désactivée, ou que l'origine du système de coordonnées n'est pas visible dans la fenêtre, l'icône du SCU est affichée dans le coin inférieur gauche de la fenêtre.
Appliquer à toutes les fenêtres actives: Applique les paramètres de l'icône SCU à toutes les fenêtres actives du dessin courant.
Autoriser la sélection de l'icône du SCU: Détermine si l'icône du SCU est mise en surbrillance lorsque le curseur passe dessus et si vous pouvez la sélectionner en cliquant dessus.

SCU

Spécifie le comportement du SCU lors de la mise à jour des paramètres SCU.

Basculer en vue plane quand le SCU est modifié: Rétablit la vue en plan en cas de modification du système de coordonnées de la fenêtre (variable système UCSFOLLOW).
