Permet de contrôler les contraintes géométriques et les paramètres des contraintes dimensionnelles.
Liste d'options
Les options suivantes s'affichent.

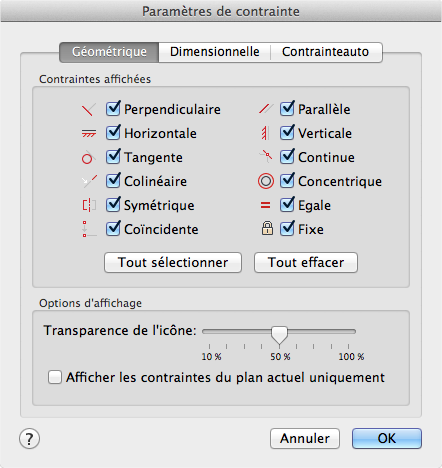

La boîte de dialogue Paramètres des contraintes comporte les éléments suivants :
Onglet Géométrique
Gère l'affichage des types de contrainte sur les barres de contraintes.
- Contraintes affichées
-
Gère l'affichage des barres de contraintes ou des marqueurs de points de contrainte pour les objets dans l'éditeur de dessin.
Vous pouvez par exemple masquer les barres de contraintes des contraintes d'horizontalité et de verticalité.
- Tout sélectionner
-
Sélectionne les types de contraintes géométriques.
- Tout effacer
-
Efface les types de contraintes géométriques sélectionnés.
- Afficher les contraintes dans le plan courant
-
Affiche uniquement les barres de contraintes pour les objets contraints géométriquement du plan courant.
- Icône Transparence
-
Définit le niveau de transparence des barres de contraintes dans un dessin.
Onglet Dimensionnelle
Définit les préférences de comportement lors de l'affichage des contraintes dimensionnelles.
- Format de contrainte dimensionnelle
-
Définit l'affichage de l'icône de verrouillage et du format de nom dimensionnel.
- Format du nom de cote
-
Spécifie le format du texte affiché lors de l'application des contraintes dimensionnelles.
Définissez le format du nom à afficher : Nom, Valeur ou Nom et Expression.
Par exemple : largeur=longueur/2
- Afficher l'icône de verrouillage pour la contrainte d'annotation
-
Affiche une icône de verrouillage pour un objet auquel une contrainte d'annotation est appliquée (variable système DIMCONSTRAINTICON).
- Afficher les contraintes dynamiques masquées pour les objets sélectionnés
-
Affiche les contraintes dynamiques à masquer lors de la sélection.
