CHANFREIN (commande)

Biseaute les arêtes des objets.

Méthodes d'accès

Bouton

 Barre d'outils : Jeu d'outils Dessin Groupe d'outils Modification Chanfrein

 Menu:  Modification Chanfrein

Résumé

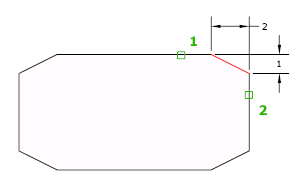

Les distances et angles que vous indiquez sont appliqués dans l'ordre de sélection des objets.

Vous pouvez utiliser le chanfrein pour les lignes, polylignes, rayons et droites.

Liste des invites

Les invites suivantes s'affichent.

(mode AJUSTER) chanfreins actuels Dist1 = courant, Dist2 = courant

Sélectionnez la première ligne ou [annUler/Polyligne/Ecart/ANgle/AJuster/méthOde/Multiple]: Utilisez une méthode de sélection d'objets ou entrez une option.

Première ligne

Définit la première des deux arêtes requises pour définir un chanfrein 2D.

Si vous sélectionnez des lignes ou des polylignes, leur longueur est ajustée pour tenir compte de la ligne de chanfrein. Vous pouvez maintenir la touche MAJ enfoncée lors de la sélection des objets pour remplacer les distances de chanfrein courantes par une valeur de 0.

Lorsque les objets sélectionnés sont des segments de polyligne 2D, ils doivent être adjacents ou séparés par un segment au maximum. S'ils sont séparés par un autre segment de polyligne, la commande CHANFREIN supprime le segment de séparation et le remplace par le chanfrein.

Annuler

Annule l'action précédente de la commande.

Polyligne

Chanfreine l'intégralité d'une polyligne 2D.

Les segments de polyligne qui se coupent sont chanfreinés à chaque sommet de la polyligne. Les chanfreins deviennent de nouveaux segments de la polyligne.

Si la polyligne renferme des segments trop courts par rapport à la distance du chanfrein, ces segments ne seront pas biseautés.

Distance

Définit la distance du chanfrein par rapport à l'extrémité de l'arête sélectionnée.

Si les deux distances sont nulles, la commande CHANFREIN prolonge ou ajuste les deux lignes afin qu'elles se rejoignent en un même point.

Angle

Définit les écarts de chanfrein en utilisant une distance pour la première ligne et un angle pour la seconde.

Ajuster

Détermine si la commande CHANFREIN ajuste les arêtes sélectionnées sur les extrémités de la ligne du chanfrein.

Remarque : L'option Ajuster définit la variable système TRIMMODE sur 1 ; l'option Non-ajuster définit TRIMMODE sur 0.

Si la variable système TRIMMODE est égale à 1, CHANFREIN ajuste les lignes sécantes sur les extrémités de la ligne de chanfrein. Si les lignes sélectionnées ne sont pas sécantes, CHANFREIN les prolonge ou les ajuste pour qu'elles le soient. Si la variable TRIMMODE est égale à 0, le chanfrein est créé sans ajustement des lignes sélectionnées.

Méthode

Détermine si la commande CHANFREIN utilise deux distances, ou une distance et un angle, pour créer le chanfrein.

Multiple

Chanfreine les arêtes de plusieurs jeux d'objets.
