RESEAURECT (commande)

Répartit les copies d'objets en une combinaison quelconque de rangées, colonnes et niveaux.

Méthodes d'accès

Bouton

 Menu:  Modifier Réseau Réseau rectangulaire
 Barre d'outils : Jeu d'outils Dessin Groupe d'outils Copier Icône déroulante Réseau Réseau rectangulaire

Résumé

Crée un réseau de rangées et de colonnes de copies de l'objet sélectionné.

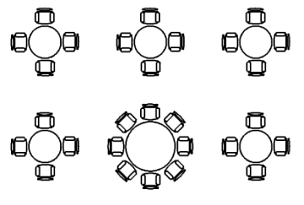

Réseau rectangulaire 2D avec un élément remplacé

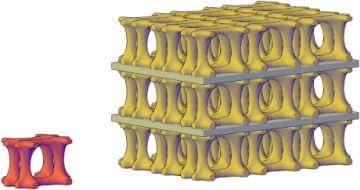

Réseau rectangulaire 3D à trois niveaux

Remarque : Les objets 3D présentés dans l'exemple ne peuvent pas être créés dans AutoCAD LT.

Cette commande équivaut à l'option Rectangulaire dans Réseau rectangulaire 3D à trois niveaux.

Après avoir sélectionné les objets à mettre en réseau, le viseur Créer un réseau pour les réseaux rectangulaires s'affiche.

Vous pouvez également utiliser l'Inspecteur des propriétés pour définir les propriétés du nouveau réseau lors de sa création.

Liste des invites

Les invites suivantes s'affichent.

Choix des objets : Utilisez une méthode de sélection d'objets.

Sélectionnez une poignée pour modifier le réseau ou [ASsociatif/ANgle/point de Base/Rangées/Colonnes/Niveaux/NOmbre/Espacement/Quitter] <Quitter>: Sélectionnez une poignée ou une option.

Associative

Indique si les objets mis en réseau sont associatifs ou indépendants.

  • Oui. Contient des éléments de réseau dans un seul objet de réseau, similaire à un bloc. Un réseau associatif permet de propager rapidement des modifications dans un réseau en changeant les propriétés et les objets source.
  • Non. Crée des éléments du réseau en tant qu'objets indépendants. Les modifications apportées à un élément ne sont pas répercutées sur les autres éléments.

Angle

Indique l'angle de rotation de l'axe de la rangée. Les axes des lignes et des colonnes restent orthogonaux les uns par rapport aux autres. Dans le cas des réseaux associatifs, vous pouvez modifier ultérieurement les angles des rangées et des colonnes individuelles.

Vous pouvez modifier les conventions de mesure des angles à l'aide de la commande UNITES. Les variables système ANGBASE et ANGDIR modifient l'angle des réseaux.

Point de base

Définit le point de base du réseau. Les éléments des réseaux le long d'une trajectoire sont positionnés par rapport au point de base.

Point de base

Indique un point de base pour le positionnement des éléments dans le réseau.

Point clé

Dans le cas des réseaux associatifs, indique une contrainte valide (ou un point clé) sur les objets source à aligner avec la trajectoire. Si vous modifiez les objets source ou la trajectoire du réseau obtenu, le point de base du réseau continue de coïncider avec le point clé des objets source.

Rangées

Indique le nombre de rangées du réseau, la distance qui les sépare, ainsi que l'élévation incrémentielle entre les rangées.

Nombre de rangées

Indique le nombre de rangées.

Distance entre les rangées

Indique la distance entre chaque rangée, mesurée à partir d'emplacements équivalents sur chaque objet.

Total

Indique la distance totale entre la première et la dernière rangée, mesurée à partir des emplacements équivalents au niveau des objets de début et de fin.

Elévation incrémentielle

Définit l'élévation croissante ou décroissante pour chaque rangée suivante.

Expression

Dérive la valeur à partir d'une formule mathématique ou d'une équation.

Colonnes

Modifie le nombre de colonnes, ainsi que leur espacement.

Nombre de colonnes

Définit le nombre de colonnes.

Distance entre les colonnes

Indique la distance entre chaque colonne, mesurée à partir des emplacements équivalents sur chaque objet.

Total

Indique la distance totale entre la première et la dernière colonne, mesurée à partir des emplacements équivalents au niveau des objets de début et de fin.

Expression

Dérive la valeur à partir d'une formule mathématique ou d'une équation.

Niveaux

Indique le nombre de niveaux des réseaux 3D et leur espacement.

Nombre de niveaux

Indique le nombre de niveaux dans le réseau.

Distance Between Levels

Indique la différence au niveau des valeurs de coordonnées Z entre les emplacements équivalents sur chaque objet.

Total

Indique la différence totale au niveau des valeurs de coordonnées Z entre les emplacements équivalents sur les objets du premier et du dernier niveau.

Expression

Dérive la valeur à partir d'une formule mathématique ou d'une équation.

Nombre

Indique le nombre de rangées et de colonnes et fournit une vue dynamique des résultats à mesure que vous déplacez le curseur (cette méthode est plus rapide que de sélectionner les options Rangées et Colonnes).

Espacement

Indique l'espacement entre les rangées et les colonnes et fournit une vue dynamique des résultats à mesure que vous déplacez le curseur.

Distance entre les rangées

Indique la distance entre chaque rangée, mesurée à partir d'emplacements équivalents sur chaque objet.

Distance entre les colonnes

Indique la distance entre chaque colonne, mesurée à partir des emplacements équivalents sur chaque objet.

Cellule d'unité

Indique la distance entre les rangées et les colonnes simultanément en définissant chaque coin d'une zone rectangulaire équivalente à l'espacement.

Expression

Dérive la valeur à partir d'une formule mathématique ou d'une équation.

Quitter

Quitte la commande.
