Présentation des ombres et des arrière-plans

Le style visuel détermine également l'affichage des arrière-plans et des ombres dans la fenêtre.

Arrière-plans

Vous pouvez utiliser une couleur, un remplissage avec gradients, une image ou le ciel et le soleil comme arrière-plan dans la fenêtre dans n'importe quel style visuel 3D, même un qui n'ombre pas les objets. Lorsque l'option Arrière-plan est activée dans le style visuel courant, l'arrière-plan est affiché.

Remarque : AutoCAD 2014 ne prend pas en charge la possibilité de créer une vue existante avec un arrière-plan ou d'affecter un arrière-plan à la vue courante. Si un arrière-plan est affecté à la vue courante ou une vue existante, il s'affiche dans la fenêtre courante.

Ombres

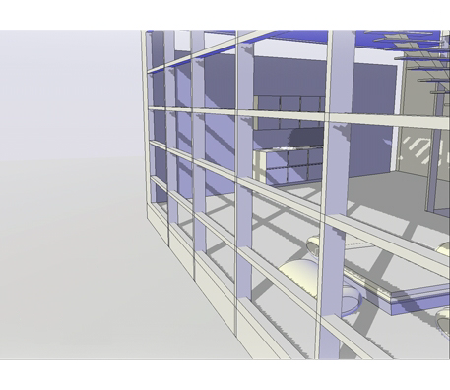

Les objets ombrés dans une fenêtre peuvent afficher des ombres. Les ombres sur le sol sont des ombres que des objets projettent sur le sol. Les ombres d'objet mappé sont des ombres projetées par des objets sur d'autres objets. L'éclairage dans la fenêtre doit provenir de sources lumineuses créées par l'utilisateur ou du soleil pour que les ombres d'objet mappé puissent s'afficher. Les ombres apparaissent plus foncées à l'endroit où elles se chevauchent.

Remarque : Pour afficher les ombres d'objet mappé, l'accélération matérielle doit être activée. Lorsque l'option Performances 3D améliorées est désactivée, les ombres d'objet mappé ne peuvent pas s'afficher. (Pour accéder à ces paramètres, entrez CONFIG3D sur la ligne de commande. Dans la boîte de dialogue Dégradation adaptative et ajustement des performances, sélectionnez la case à cocher Ajuster manuellement.

L'affichage des ombres peut réduire les performances. Vous pouvez désactiver les ombres dans le style visuel courant pendant que vous travaillez, puis les réactiver lorsque vous en avez besoin.

Dans la fenêtre Propriétés, vous pouvez définir la propriété Affichage des ombres pour un objet : Jette les ombres, Reçoit les ombres, Jette et reçoit les ombres ou Ignore les ombres.

D'autres options sont disponibles pour les ombres utilisées dans le rendu.
