Les styles visuels permettent de gérer l'affichage des arêtes, de l'éclairage et de l'ombrage.
Contrôlez l'effet d'un style visuel en modifiant ses propriétés. Lorsque vous appliquez un style visuel ou modifiez ses paramètres, la fenêtre associée est automatiquement mise à jour pour refléter ces changements.
Le gestionnaire de styles visuels affiche tous les styles disponibles dans le dessin. Les paramètres du style sélectionné sont affichés dans le volet situé sous les images d'exemple.
L'Inspecteur des propriétés affiche tous les styles visuels disponibles dans le dessin, dans la section Styles visuels.

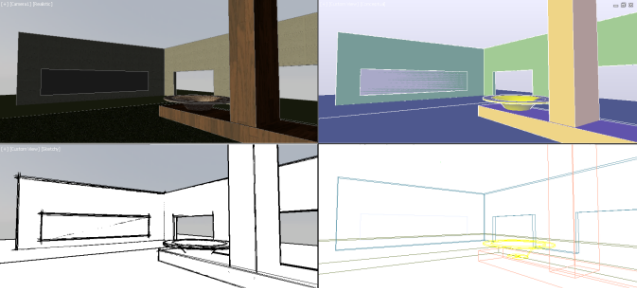

Les styles visuels prédéfinis suivants sont fournis avec le produit :
- Filaire 2D. Affiche les objets en matérialisant leurs contours à l'aide de lignes et de courbes. Remarque : Les images raster, les types et les épaisseurs de ligne sont visibles.
- Conceptuel. Affiche les objets avec un ombrage lisse et le style de face Gooch. Le style de face Gooch évolue des couleurs froides aux couleurs chaudes, plutôt que de l'obscurité à la lumière. L'effet est moins réaliste, mais les détails du modèle sont plus faciles à voir.
- Masqué. Affiche les objets à l'aide d'une représentation filaire et masque les lignes correspondant aux faces arrière.
- Réaliste. Affiche les objets avec un ombrage lisse et des matériaux.
- Ombré. Affiche les objets avec un ombrage lisse.
- Ombré avec arêtes. Affiche les objets avec un ombrage lisse et des arêtes visibles.
- Nuances de gris. Affiche les objets avec un ombrage lisse et des nuances de gris monochromes.
- Esquisse. Affiche les objets avec un effet d'esquisse à main levée à l'aide des modificateurs d'arête Prolongement de ligne et Crénelage.
- Filaire. Affiche les objets en matérialisant leurs contours à l'aide de lignes et de courbes.
- Rayon X. Affiche les objets avec une transparence partielle.
Dans les styles visuels ombrés, les faces sont éclairées par deux sources distantes qui suivent le point de vue à mesure que vous vous déplacez autour du modèle. Cet éclairage par défaut est conçu pour illuminer toutes les faces dans le modèle afin de pouvoir les distinguer visuellement. L'éclairage par défaut n'est disponible que lorsque d'autres sources de lumière, dont le soleil, sont désactivées.
Sélectionnez un style visuel et modifiez ses paramètres à tout moment. Les changements sont répercutés dans les fenêtres auxquelles le style visuel est appliqué. Toute modification apportée au style visuel courant est enregistrée dans le dessin.
