Ajoute ou supprime une ligne raccourcie sur une cote linéaire ou alignée.
Méthodes d'accès
Bouton
Barre d'outils : Jeu d'outils Annotation
Groupe d'outils Cotes Ligne raccourcie Menu:
Cotation
Linéaire raccourcie
Résumé

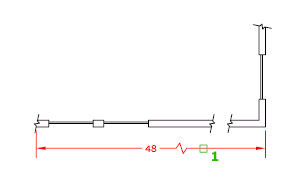

Les lignes raccourcies d'une cote indiquent une coupure dans les objets faisant l'objet d'une cotation. La valeur de cote représente la distance réelle plutôt que la distance mesurée dans le dessin.
Liste des invites
Les invites suivantes s'affichent.
Sélectionnez une cote à laquelle ajouter un raccourcissement ou [Supprimer]: Sélectionnez une cote linéaire ou alignée.
- Ajouter un raccourcissement
-
Indique la cote linéaire ou alignée à laquelle ajouter un raccourcissement. Vous êtes invité à entrer la position du raccourcissement.
Appuyez sur Entrée pour positionner le raccourcissement au milieu entre le texte de cote et la première ligne d'attache ou le milieu de la ligne de cote en fonction de l'emplacement du texte de cote.
- Supprimer
-
Indique la cote linéaire ou alignée à partir de laquelle supprimer le raccourcissement.
