Boîte de dialogue Editeur d'attributs

Permet de modifier les attributs d'une définition de bloc.

Résumé

La boîte de dialogue Editeur d'attribut contient les onglets suivants :

• Attribut
• Options de texte
• Propriétés

Liste d'options

Les options suivantes s'affichent.

Nom du bloc

Affiche le nom du bloc dont les attributs doivent être modifiés.

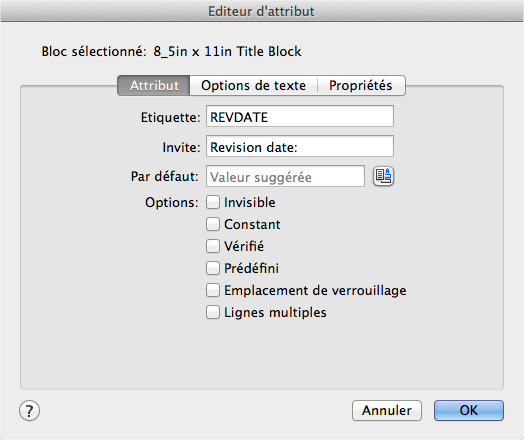

Onglet Attribut (Boîte de dialogue Editeur d'attributs)

Définit la façon d'attribuer une valeur à un attribut et précise si cette valeur est visible dans la zone de dessin ; détermine également le message invitant les utilisateurs à entrer une valeur. Cet onglet affiche aussi le nom de l'étiquette identifiant l'attribut.

Etiquette

Détermine l'identificateur affecté à l'attribut.

Invite

Définit le texte de l'invite qui s'affiche lorsque vous insérez le bloc.

Valeur par défaut

Définit la valeur par défaut affectée à l'attribut lorsque vous insérez le bloc.

Options

Les options de mode déterminent si le texte de l'attribut est affiché et précisent l'aspect de ce texte.

Invisible

Affiche ou masque l'attribut dans la zone de dessin. Si cette option est sélectionnée, la valeur d'attribut est masquée dans la zone de dessin. Dans le cas contraire, elle affiche la valeur d'attribut.

Constant

Détermine si l'attribut est paramétré sur sa valeur par défaut. Vous ne pouvez pas modifier cette propriété. Si la case est cochée, l'attribut prend sa valeur par défaut et ne peut être modifié. Dans le cas contraire, vous pouvez affecter une valeur à l'attribut.

Vérifié.

Active ou désactive la vérification des valeurs. Si cette option est sélectionnée, vous êtes invité à vérifier les valeurs associées à l'attribut lors de l'insertion d'une nouvelle occurrence du bloc. Dans le cas contraire, la vérification ne se fait pas.

Prédéfini

Active ou désactive l'affectation d'une valeur par défaut. Si cette option est sélectionnée, l'attribut prend la valeur par défaut lorsque le bloc est inséré. Dans le cas contraire, la valeur par défaut de l'attribut est ignorée et vous êtes invité à saisir une valeur au moment de l'insertion du bloc.

Emplacement de verrouillage

Verrouille la position de l'attribut dans la référence du bloc. Lorsqu'il est déverrouillé, l'attribut peut être déplacé par rapport au reste du bloc l'aide des poignées d'édition. Les attributs multilignes peuvent être redimensionnés.

Lignes multiples

Indique si l'attribut a été défini en tant qu'attribut Multiligne et peut ainsi contenir plusieurs lignes de texte.

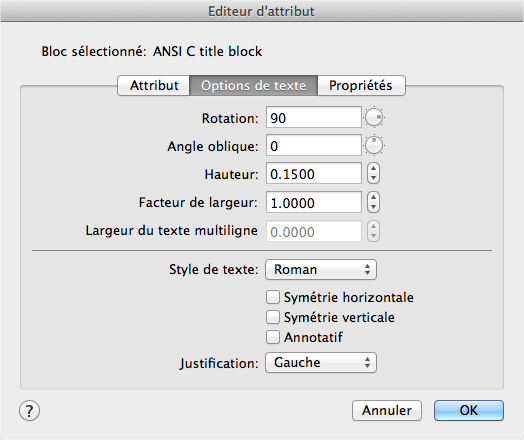

Onglet Options de texteBoîte de dialogue Editeur d'attributs)

Définit les propriétés qui déterminent l'aspect du texte d'un attribut dans le dessin. Pour modifier la couleur du texte de l'attribut, utilisez l'onglet Propriétés.

Rotation

Indique l'angle de rotation du texte de l'attribut.

Angle oblique

Indique l'angle d'inclinaison du texte de l'attribut par rapport à la verticale.

Hauteur

Indique la hauteur du texte de l'attribut.

Facteur de largeur

Définit l'espacement des caractères du texte de l'attribut. Si la valeur entrée est inférieure à 1.0, le texte est condensé. Entrez une valeur supérieure à 1.0 pour l'étendre.

Largeur du texte multiligne

Spécifie la longueur maximale des lignes de texte dans un attribut multiligne avant de renvoyer le texte à la ligne suivante. La valeur 0.000 indique que la longueur d'une ligne de texte ne fait l'objet d'aucune restriction. Non disponible pour les attributs d'une seule ligne.

Style de texte

Détermine le style du texte de l'attribut. Les valeurs par défaut de ce style de texte sont affectées aux propriétés de texte affichées dans cette boîte de dialogue.

Reflété

Indique si le texte est affiché à l'envers (symétrie horizontale).

Renversé

Indique si le texte est affiché sans dessus dessous (symétrie verticale).

Annotatif

Indique que l'attribut est annotatif.

Justification

Indique la façon dont le texte de l'attribut est justifié.

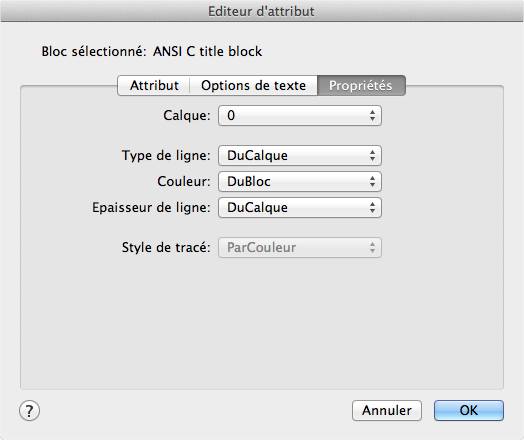

Onglet Propriétés (Boîte de dialogue Editeur d'attributs)

Définit le calque sur lequel repose l'attribut, ainsi que la couleur, l'épaisseur et le type de ligne associés. Si le dessin utilise des styles de tracé, vous pouvez en associer un à l'attribut via l'onglet Propriétés.

Calque

Indique le calque sur lequel se trouve l'attribut.

Type de ligne

Indique le type de ligne du texte de l'attribut.

Couleur

Indique la couleur du texte de l'attribut.

Epaisseur de ligne

Définit l'épaisseur de ligne du texte de l'attribut.

Les modifications apportées à cette option ne sont pas visibles si la variable système LWDISPLAY est désactivée.

Style de tracé

Indique le style de tracé de l'attribut.

Si le dessin actif utilise des styles de tracé dépendant des couleurs, la liste Style de tracé n'est pas accessible.
