Crée une ligne de longueur infinie.
Méthodes d'accès
Bouton
Barre d'outils : Jeux d'outils Dessin
Groupe d'outils Formes ouvertes (développé) Droite Menu:
Dessin
Droite
Résumé

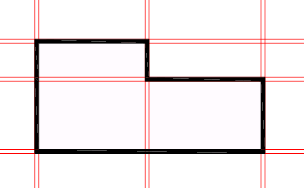

Vous pouvez utiliser des lignes qui se prolongent jusqu'à l'infini, telles que des droites (xlines), pour créer des droites et des lignes de référence ainsi que pour ajuster des contours.
Liste des invites
Les invites suivantes s'affichent.
Spécifiez un point ou [Hor/Ver/Ang/Bissect/Décalage.
Point
Indique l'emplacement de la ligne infinie à l'aide de deux points, par lesquels elle passe.
La droite passant par le point indiqué est créée.
Hor
Crée une droite horizontale passant par le point indiqué.
La droite est créée parallèlement à l'axe X.
Ver
Crée une droite verticale passant par le point indiqué.
La droite est créée parallèlement à l'axe Y.
Ang
Crée une droite suivant l'angle indiqué.
- Angle de la droite
-
Indique l'angle selon lequel est placée la droite.
- Référence
-
Indique l'angle par rapport à une ligne de référence sélectionnée. L'angle est mesuré dans le sens trigonométrique à partir de la ligne de référence.
Bissect
Génère une droite passant par le sommet de l'angle sélectionné, et coupant cet angle entre la première et la seconde ligne.
La droite est tracée dans le plan déterminé par les trois points.
Décalage
Génère une droite parallèle à un autre objet.
- Distance de décalage
-
Indique le décalage de la droite par rapport à l'objet sélectionné.
- Par
-
Crée un décalage par rapport à une droite et passant par un point indiqué.
