ELLIPSE (commande)

Crée une ellipse ou un arc elliptique.

Méthodes d'accès

Bouton

 Barre d'outils : Jeux d'outils Dessin Groupe d'outils Formes fermées Icône déroulante Ellipse Centre

 Menu:  Dessin Ellipse Centre

Résumé

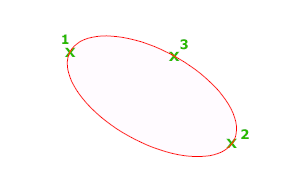

Les deux premiers points de l'ellipse déterminent l'emplacement et la longueur du premier axe. Le troisième point détermine la distance entre le centre de l'ellipse et l'extrémité du second axe.

Liste des invites

Les invites suivantes s'affichent.

Spécifiez une extrémité de l'axe de l'ellipse ou [Arc/Centre/Isocercle]: Spécifiez un point ou entrez une option.

Extrémité de l'axe

Définit le premier axe en fonction de ses deux extrémités. L'angle du premier axe détermine l'angle de l'ellipse. Cet axe peut définir soit le petit, soit le grand axe de l'ellipse.

Distance par rapport à l'autre axe

Définit le second axe en fonction de la distance entre le milieu du premier axe et l'extrémité du second (3).

Rotation

Crée l'ellipse en semblant faire pivoter un cercle autour du premier axe.

Déplacez le réticule sur le centre de l'ellipse et cliquez. Si vous entrez une valeur, l'excentricité de l'ellipse est fonction de la valeur. La valeur 0 permet de définir une ellipse circulaire.

Arc

Permet de créer un arc elliptique.

L'angle du premier axe détermine l'angle de l'arc. Le premier axe peut définir le grand ou le petit axe de l'arc elliptique, en fonction de sa taille.

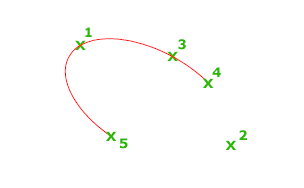

Les deux premiers points de l'arc elliptique déterminent l'emplacement et la longueur du premier axe. Le troisième point détermine la distance entre le centre de l'arc elliptique et l'extrémité du second axe. Les quatrième et cinquième points représentent les angles de début et de fin.

Extrémité de l'axe

Définit le point de départ du premier axe.

Rotation

Définit le rapport entre le grand et le petit axe de l'ellipse en faisant tourner un cercle autour du premier axe. Plus la valeur est élevée (entre 0 et 89.4 degrés), plus le rapport entre le petit et le grand axe est important. Les valeurs comprises entre 89.4 et 90.6 degrés sont incorrectes, car l'ellipse apparaîtrait autrement sous la forme d'une ligne droite. Les multiples de ces valeurs d'angle provoquent un effet miroir tous les 90 degrés.

Angle de départ

Définit la première extrémité de l'arc elliptique. Cette option permet de passer du mode Paramètre au mode Angle. Le mode contrôle la méthode de calcul de l'ellipse.

Paramètre

Nécessite la même entrée que pour l'angle de départ, mais crée un arc elliptique à l'aide de l'équation vectorielle suivante :

p(u) = c + a* cos(u) + b* sin(u)

c représente le centre de l'ellipse; a et b représentent respectivement le grand axe et le petit axe.

• Paramètre de fin : Définit l'angle de fin de l'arc elliptique en utilisant une équation vectorielle paramétrique. Cette option permet de passer du mode Angle au mode Paramètre. Le mode contrôle la méthode de calcul de l'ellipse.
• Angle : Définit l'angle de fin de l'arc elliptique. Cette option permet de passer du mode Paramètre au mode Angle. Le mode contrôle la méthode de calcul de l'ellipse.
• Angle décrit : Définit un angle dont l'origine correspond à l'angle de départ.

Centre

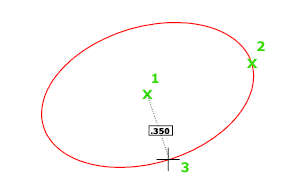

Crée une ellipse à partir d'un point central, de l'extrémité du premier axe et de la longueur du second axe. Vous pouvez indiquer des distances en cliquant à l'emplacement de la distance souhaitée ou en entrant une valeur de longueur.

Distance par rapport à l'autre axe

Définit le deuxième axe comme la distance entre le centre de l'ellipse ou le milieu du premier axe et le point que vous déterminez.

Rotation

Crée l'ellipse en semblant faire pivoter un cercle autour du premier axe.

Déplacez le réticule sur le centre de l'ellipse et cliquez. Si vous entrez une valeur, l'excentricité de l'ellipse est fonction de la valeur. La valeur 0 (zéro) permet d'obtenir un cercle.

Isocercle

Crée un cercle isométrique dans le plan de dessin isométrique en cours.

Remarque : L'option cercleIso n'est disponible que lorsque vous définissez l'option Style de la commande RESOL sur Isométrique.

Rayon

Crée un cercle en utilisant le rayon que vous déterminez.

Diamètre

Crée un cercle en utilisant le diamètre que vous déterminez.

Spécifiez le diamètre de l'isocercle: Spécifiez une distance.
