SURFPLANE (commande)

Crée une surface plane.

Méthodes d'accès

Bouton

 Barre d'outils : Jeux d'outils Modélisation Groupe d'outils Surfaces - Créer Surface plane
 Menu: Dessin Modélisation 3D Surfaces Plane

Résumé

Vous pouvez créer une surface plane en sélectionnant des objets fermés ou en spécifiant des coins opposés d'une surface rectangulaire. Prend en charge la sélection préalable de sélection et génère une surface plane à partir d'un contour fermé. Lorsque vous indiquez les coins de la surface à l'aide de la commande, la surface est créée parallèlement au plan de construction.

Les variables système SURFU et SURFV contrôlent le nombre de lignes affichées sur la surface.

Liste des invites

Les invites suivantes s'affichent.

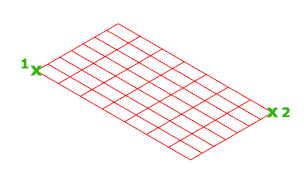

Spécifiez le premier coin ou [Objet]: Spécifiez le premier point de la surface plane.

Spécifiez un autre coin: Spécifiez un second point (autre coin) de la surface plane.

Objet

Crée une surface plane ou ajustée par la sélection d'objets. Vous pouvez sélectionner un objet fermé ou plusieurs objets constituant une zone fermée.

Semblable à la commande REGION, les objets valables incluent : ligne, cercle, arc, ellipse, arc elliptique, polyligne 2D, polyligne 3D plane et spline plane.

La variable système DELOBJ contrôle si le(s) objet(s) sélectionnés sont automatiquement supprimés lorsque la surface est créée ou si vous êtes invité à les supprimer.
