Crée un objet de ligne de repère multiple.
Méthodes d'accès
Bouton
Barre d'outils : Jeu d'outils Annotation
Groupe d'outils Lignes de repère Ligne de repère multiple Menu:
Cote
Ligne de repère multiple
Résumé

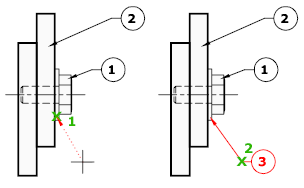

Un objet ligne de repère multiple comporte généralement une pointe de flèche, une ligne de guidage horizontale, une ligne ou une courbe de repère et soit un objet texte multiligne soit un bloc.
Les lignes de repère multiples peuvent être créées avec une pointe de flèche en premier, une ligne de guidage de la ligne de repère en premier ou du contenu en premier. Si un style de ligne de repère multiple a été utilisé, la ligne de repère multiple peut être créée à partir de ce style.
Liste des invites
Les invites suivantes s'affichent.
Spécifiez l'emplacement de la pointe de flèche de la ligne de repère ou [Ligne de guidage de la ligne de repère en premier/Contenu en premier/Options] <Options>:
Pointe de flèche de la ligne de repère en premier
Indique l'emplacement de la pointe de flèche pour l'objet ligne de repère multiple.
- Spécifiez l'emplacement de la ligne de guidage de la ligne de repère
-
Définit l'emplacement de la ligne de guidage de la ligne de repère pour le nouvel objet ligne de repère multiple.
Si vous quittez la commande à ce stade, aucun texte n'est associé à l'objet ligne de repère multiple.
Ligne de guidage de la ligne de repère en premier
Indique l'emplacement de la ligne de guidage pour l'objet ligne de repère multiple.
- Spécifiez l'emplacement de la pointe de flèche de la ligne de repère
-
Définit l'emplacement de la pointe de flèche pour le nouvel objet ligne de repère multiple.
Si vous quittez la commande à ce stade, aucun texte n'est associé à la ligne de repère multiple.
Contenu en premier
Indique l'emplacement du texte ou du bloc associé à l'objet ligne de repère multiple.
- Choix des points
-
Définit l'emplacement de la zone de texte pour l'étiquette de texte associée à l'objet de ligne de repère multiple. Lorsque vous avez terminé d'entrer du texte, cliquez sur OK ou à l'extérieur de la zone de texte.
Si vous choisissez Fin, aucune ligne de guidage n'est associée à l'objet ligne de repère multiple.
Options
Indique les options d'insertion de l'objet de ligne de repère multiple.
- Type de ligne de repère
-
Permet d'indiquer une ligne droite, spline ou sans repère.
- Droite.
- Spline.
- Aucune.
- Ligne de guidage de la ligne de repère
-
Change la distance de la ligne de guidage horizontale.
- Oui.
- Non.
Si vous choisissez Non, aucune ligne de guidage n'est associée à l'objet ligne de repère multiple.
- Type de contenu
-
Indique le type de contenu qui sera utilisé pour la ligne de repère multiple.
- Bloc
-
Permet de spécifier un bloc au sein du dessin à associer à la nouvelle ligne de repère multiple.
- Entrez un nom de bloc.
- TextMult
-
Indique que le texte multiligne est inclus avec la ligne de repère multiple.
- Entrez le texte multiligne.
- Aucune
-
Ne spécifie pas de type de contenu.
- Nombre maximal de points
-
Indique le nombre maximal de points pour la nouvelle ligne de repère.
- Entrez le nombre maximal de points pour la ligne de repère.
- Aucune.
- Premier angle
-
Contraint l'angle du premier point sur la nouvelle ligne de repère.
- Entrez la contrainte du premier angle.
- Aucune.
- Second angle
-
Contraint le second angle sur la nouvelle ligne de repère.
- Entrez la contrainte du second angle.
- Aucune.
