LISSERMAILLE

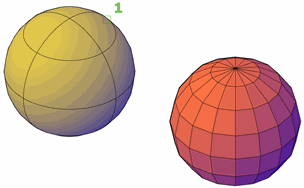

Convertit les objets 3D, tels que les surfaces maillées, les surfaces et les solides en objets maillés.

Méthodes d'accès

 Menu: Dessin Modélisation 3D Maillages Lisser le maillage

Résumé

Pour tirer profit des fonctions de modélisation détaillée des objets maillés 3D, convertissez les objets, notamment les surfaces et solides 3D, en objets maillés.

Appliquez cette méthode pour convertir les faces 3D (FACE3D) ainsi que les polyfaces et surfaces maillées héritées des versions AutoCAD 2009 et antérieures. Vous pouvez également convertir des objets 2D, notamment les régions et les polylignes fermées.

Le niveau de lissage à la conversion dépend du type de maillage (variable système FACETERMESHTYPE). Si le type de maillage n'est pas optimisé, l'objet converti n'est pas lissé.

Pour convertir des objets maillés en solides ou surfaces 3D, exécutez la commande CONVENSOLIDE ou CONVENSURFACE.

Objets convertibles en objets maillés

Le type d'objet
Solides 3D
Surfaces 3D
Faces 3D
Polyfaces maillées et surfaces maillées (héritées)
Régions
Polylignes fermées
