Pour raccorder des arêtes de solide 3D en utilisant la fonction Appuyer-tirer

Utilisation de la fonction Appuyer-tirer pour arrondir les arêtes d'un objet solide.

Lorsque la commande APPTIRER est active, seules les arêtes disponibles pour le raccord sont mises en surbrillance.

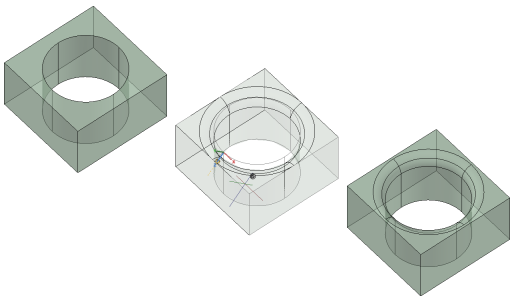

Raccord des arêtes de solide 3D en utilisant la fonction Appuyer-tirer

  1. Sur la ligne de commande, entrez APPTIRER.
  2. Sur un objet solide, placez le curseur sur l'arête à raccorder jusqu'à ce qu'elle soit mise en surbrillance. Cliquez pour la sélectionner.
  3. Définissez le rayon du raccord en effectuant l'une des opérations suivantes :
    • Déplacez le curseur de manière à afficher le contour du raccord. Cliquez pour définir la valeur du rayon.
    • Spécifiez une distance de rayon et appuyez sur Entrée.

Raccord de plusieurs arêtes en utilisant la fonction Appuyer-tirer

  1. Sur la ligne de commande, entrez APPTIRER.
  2. Entrez m (pour "multiple").
  3. Cliquez sur chaque arête à raccorder. Appuyez sur Entrée lorsque vous avez terminé de sélectionner les arêtes.
  4. Définissez les rayons du raccord en effectuant l'une des opérations suivantes :
    • Déplacez le curseur de manière à afficher le contour du raccord. Cliquez pour définir la valeur du rayon.
    • Spécifiez une distance de rayon et appuyez sur Entrée.

Modification d'arête raccordée en utilisant la fonction Appuyer-tirer

  1. Sur la ligne de commande, entrez APPTIRER.
  2. Cliquez pour sélectionner l'arête à raccorder.
  3. Définissez le nouveau rayon du raccord en effectuant l'une des opérations suivantes :
    • Déplacez le curseur de manière à afficher le contour du raccord. Cliquez pour définir la valeur du rayon.
    • Spécifiez une distance de rayon et appuyez sur Entrée.

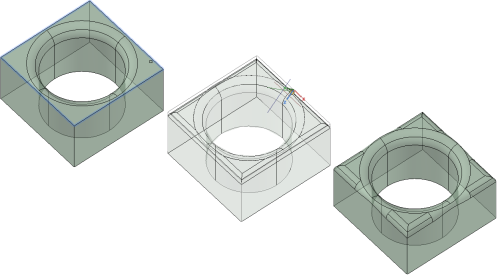

Modification de plusieurs raccords en utilisant la fonction Appuyer-tirer

  1. Sur la ligne de commande, entrez APPTIRER.
  2. Entrez m (pour "multiple").
  3. Cliquez pour sélectionner les arêtes raccordées que vous souhaitez modifier.
  4. Définissez le nouveau rayon du raccord en effectuant l'une des opérations suivantes :
    • Déplacez le curseur de manière à afficher le contour du raccord. Cliquez pour définir la valeur du rayon.
    • Spécifiez une distance de rayon et appuyez sur Entrée.

    Le rayon du dernier raccord sélectionné est défini sur la valeur que vous avez spécifiée. Les rayons des autres raccords sélectionnés sont modifiés en fonction de la différence entre le rayon d'origine et le rayon final du dernier raccord sélectionné. Si cette valeur n'est pas valide, la réalisation du raccord est interrompue.

Sélection d'une seule arête à raccorder en utilisant la fonction Appuyer ou tirer

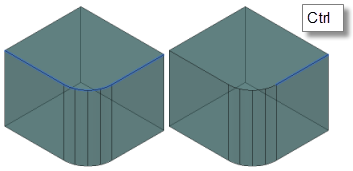

Par défaut, le fait de sélectionner une arête adjacente à un raccord sélectionne également l'arête située de l'autre côté du raccord. Vous pouvez ignorer ce paramétrage par défaut et sélectionner une seule arête.

  1. Sur la ligne de commande, entrez APPTIRER.
  2. Appuyez sur la touche Ctrl tout en sélectionnant l'arête.
