Un chanfrein relie deux objets qui se rencontrent en un coin biseauté ou aplani.
Un chanfrein relie deux objets à l'aide d'une ligne d'angle. En général, elle sert à représenter l'arête biseautée d'un coin.
Vous pouvez utiliser le chanfrein pour
- des lignes
- Polylignes
- Demi-droites
- Droites
- Solides 3D (non disponibles dans AutoCAD LT)
CHANFREIN peut être utilisée pour biseauter tous les coins d'une polyligne à l'aide d'une commande unique.
Si les deux objets chanfreinés se trouvent sur le même calque, la ligne de chanfrein appartient à ce calque. Dans les autres cas, la ligne de chanfrein se trouve sur le calque courant. Les paramètres du calque s'appliquent à la couleur et au type de ligne du raccord.
Utilisez l'option Multiple pour chanfreiner plusieurs jeux d'objets sans quitter la commande.
Création d'un chanfrein avec indication des distances

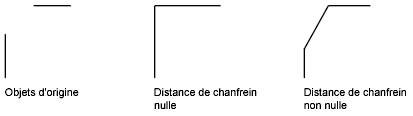

Les distances de chanfrein permettent d'indiquer à quel niveau les lignes se rejoignent ou sont reliées par une ligne de chanfrein ou coupent l'autre objet. Lorsque les deux distances spécifiées sont égales à zéro, AutoCAD LT ajuste ou prolonge les deux objets jusqu'au point d'intersection, sans tracer de ligne de chanfrein. Vous pouvez maintenir la touche Maj enfoncée lors de la sélection des objets pour remplacer les distances de chanfrein courantes par la valeur 0.

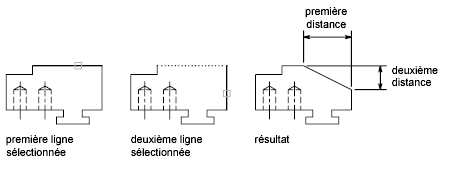

Dans l'exemple suivant, les distances de chanfrein de la première et de la seconde lignes sont respectivement égales à 0.5 et à 0.25. Une fois la distance de chanfrein spécifiée, il vous suffit de sélectionner les deux lignes comme indiqué.
Ajustage et prolongement des objets chanfreinés
Par défaut, les objets sont ajustés lors du chanfreinage, mais vous pouvez désactiver cette fonction d'ajustage à l'aide de l'option Ajuster.
Indication du point de départ et de l'angle du chanfrein
Il est possible de chanfreiner deux objets en indiquant le point à partir duquel la ligne de chanfrein commence sur le premier objet et l'angle décrit par rapport à cet objet.

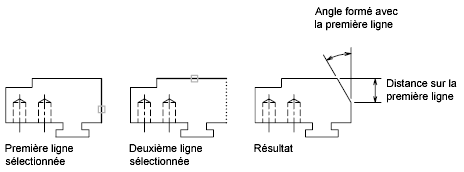

Dans l'exemple suivant, la ligne de chanfrein commence à 1,5 unité de l'intersection sur la première ligne et forme un angle de 30 degrés par rapport à cette ligne.
Création de polylignes et de segments de polyligne chanfreinés

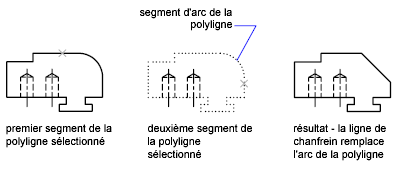

Vous pouvez chanfreiner des segments d'une polyligne qui sont adjacents ou séparés par un seul segment d'arc. Dans ce dernier cas, AutoCAD LT supprime le segment d'arc et le remplace par une ligne de chanfrein, comme le montre l'illustration suivante.
Vous pouvez aussi chanfreiner les extrémités d'une polyligne ouverte. Cette opération crée une polyligne fermée.
Chanfreinage d'une polyligne complète
Vous pouvez chanfreiner une polyligne complète en biseautant chacune des intersections. Il est préférable de définir des distances de chanfrein égales.

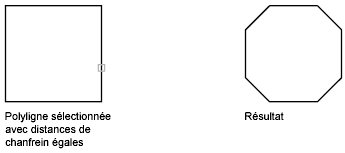

Dans l'exemple suivant, les deux distances de chanfrein sont égales.
Lorsque vous chanfreinez une polyligne complète, seuls les segments dont la longueur est compatible avec la distance de chanfrein, sont chanfreinés. Vous constaterez ainsi, dans l'illustration suivante, que certains segments de polyligne sont trop courts pour être chanfreinés.
