Permet de contrôler les contraintes géométriques, les contraintes dimensionnelles et les paramètres Contrainteauto.
Liste d'options
Les options suivantes s'affichent.

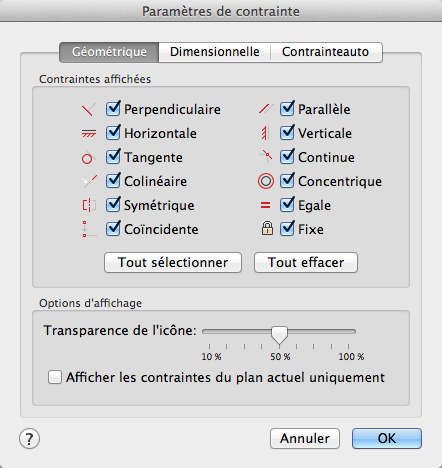

La boîte de dialogue Paramètres des contraintes comporte les éléments suivants :
Onglet Géométrique
Gère l'affichage des types de contrainte sur les barres de contraintes.
- Déduction des contraintes géométriques
-
Déduit les contraintes géométriques lors de la création et de la modification de la géométrie.
- Contraintes affichées
-
Gère l'affichage des barres de contraintes ou des marqueurs de points de contrainte pour les objets dans l'éditeur de dessin.
Vous pouvez par exemple masquer les barres de contraintes des contraintes d'horizontalité et de verticalité.
- Tout sélectionner
-
Sélectionne les types de contraintes géométriques.
- Tout effacer
-
Efface les types de contraintes géométriques sélectionnés.
- Afficher les contraintes dans le plan courant
-
Affiche uniquement les barres de contraintes pour les objets contraints géométriquement du plan courant.
- Icône Transparence
-
Définit le niveau de transparence des barres de contraintes dans un dessin.
- Afficher les barres de contraintes après l'application des contraintes aux objets sélectionnés
-
Affiche les barres de contraintes pertinentes lorsque vous appliquez une contrainte manuellement ou que vous exécutez la commande CONTRAINTEAUTO.
- Afficher temporairement les barres de contraintes pour les objets sélectionnés
-
Affiche temporairement les barres de contrainte pour les objets sélectionnés.
Onglet Dimensionnelle
Définit les préférences de comportement lors de l'affichage des contraintes dimensionnelles.
- Format de contrainte dimensionnelle
-
Définit l'affichage de l'icône de verrouillage et du format de nom dimensionnel.
- Format du nom de cote
-
Spécifie le format du texte affiché lors de l'application des contraintes dimensionnelles.
Définissez le format du nom à afficher : Nom, Valeur ou Nom et Expression.
Par exemple : largeur=longueur/2
- Afficher l'icône de verrouillage pour la contrainte d'annotation
-
Affiche une icône de verrouillage pour un objet auquel une contrainte d'annotation est appliquée (variable système DIMCONSTRAINTICON).
- Afficher les contraintes dynamiques masquées pour les objets sélectionnés
-
Affiche les contraintes dynamiques à masquer lors de la sélection.
Onglet Contrainteauto
Contrôle les contraintes appliquées à un jeu de sélection et l'ordre dans lequel elles sont appliquées lors de l'exécution de la commande AUTOCONSTRAIN.
Les conditions suivantes sont vérifiées avant que plusieurs contraintes géométriques soient appliquées :
- Les objets sont-ils perpendiculaires ou tangentiels les uns par rapport aux autres dans les tolérances spécifiées dans l'onglet Contrainteauto ?
- Se coupent-ils aussi dans les tolérances spécifiés ?
Si la première condition est vérifiée, les contraintes de perpendicularité et de tangence sont toujours appliquées lorsque les cases à cocher sont désactivées.
Si vous sélectionnez les cases à cocher supplémentaires, la tolérance de distance est prise en considération pour les objets sécants. Si les objets ne se coupent pas, mais si la distance la plus proche qui les sépare est comprise dans la tolérance spécifiée, la contrainte est appliquée même si les cases à cocher sont activées.
- En-têtes Contrainteauto
-
- Appliqué : contrôle les contraintes appliquées lors de l'application de contraintes à plusieurs objets.
- Type de contrainte — Contrôle le type de contrainte appliqué aux objets.
- Tolérances
-
Définit les valeurs de tolérance acceptables qui déterminent si une contrainte est appliquée.
- Distance — Tolérance (distance) sont appliquées aux contraintes coïncidentes, concentriques, tangentes et colinéaires.
- Angle — Tolérance angulaire sont appliquées aux contraintes horizontales, verticales, parallèles, perpendiculaires, tangentes et colinéaires.
- Les objets tangents doivent avoir un point d'intersection en commun
-
Indique que deux courbes doivent partager un point (tel que spécifié dans la tolérance de distance) pour que la contrainte de tangence soit appliquée.
- Les objets perpendiculaires doivent avoir un point d'intersection en commun
-
Spécifie que les lignes doivent se couper ou l'extrémité d'une ligne doit être coïncidente avec l'autre ligne ou l'extrémité de l'autre ligne, tel que spécifié dans la tolérance de distance.
