Déplace et fait pivoter le texte de cote et déplace la ligne de cote.
Méthodes d'accès
Bouton
Barre d'outils : Jeu d'outils Annotation
Groupe d'outils Cotes (développé) Angle du texte Barre d'outils : Jeu d'outils Annotation Groupe d'outils Cotes (développé) Justifier à gauche, Centrer, Justifier à droite Menu:
Cotation
Aligner le texte
Angle
Résumé
COTTEDIT est la commande associée qui permet de modifier le texte de cote et l'angle de la ligne d'attache.
Liste des invites
Les invites suivantes s'affichent.
Choisissez une cote : Sélectionnez un objet de cote.
Le programme vous invite à indiquer une nouvelle position pour le texte de cote.
Indiquez une nouvelle position pour le texte de cote ou [Gauche/Droite/Centre/Initiale/Angle]: Spécifiez un point ou entrez une option.
- Emplacement du texte de cote
-
Met à jour la position du texte de cote, de manière dynamique, pendant que vous le faites glisser. Pour définir si le texte apparaît au-dessus, en dessous ou au milieu de la ligne de cote, utilisez l'onglet Texte des boîtes de dialogue Nouveau style de cote, Modifier le style de code et Remplacer le style courant.

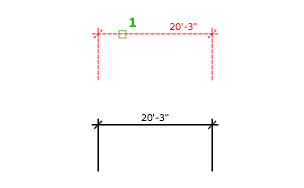

- Gauche
-
Justifie le texte de cote à gauche, le long de la ligne de cote.
Cette option ne fonctionne qu'avec les cotes linéaires, de rayon et de diamètre.

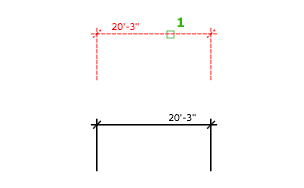

- Droite
-
Justifie à droite le texte de cote, le long de la ligne de cote.
Cette option ne fonctionne qu'avec les cotes linéaires, de rayon et de diamètre.

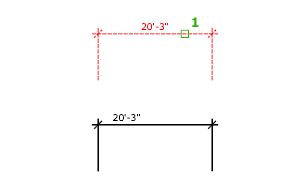

- Centre
-
Centre le texte de cote sur la ligne de cote.
Cette option ne fonctionne qu'avec les cotes linéaires, de rayon et de diamètre.
- Début
-
Replace le texte de cote à son emplacement par défaut.

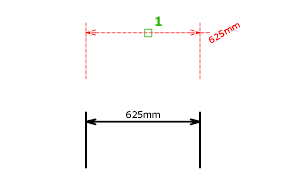

Par exemple :

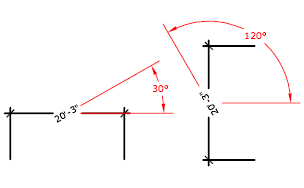

- Angle
-
Modifie l'angle du texte de cote.
Le centre du texte ne change pas. Si le texte est déplacé ou si la cote est régénérée, le programme conserve l'orientation définie par l'angle du texte. Entrer un angle de 0 degrés place le texte dans son orientation par défaut.
L'angle du texte est mesuré à partir de l'axe X du SCU.
