L'icône du système de coordonnées utilisateur (SCU) vous permet de visualiser l'orientation courante du SCU par rapport à la direction de visée courante. Il existe plusieurs versions de cette icône, et vous pouvez en modifier la taille, la position et la couleur.
Pour indiquer la position et l'orientation du SCU, l'icône du SCU s'affiche soit au niveau de l'origine du système de coordonnées utilisateur ou dans le coin inférieur gauche de la fenêtre courante.
Vous pouvez choisir un style 2D ou 3D de l'icône pour représenter le SCU lorsque vous travaillez dans un environnement 2D. Le style ombré d'icône représente le SCU dans l'environnement 3D.
Vous pouvez également utiliser la commande ICONESCU pour modifier son apparence, y compris sa taille et sa couleur.
- L'icône SCU peut être affichée au niveau de l'origine du système de coordonnées utilisateur ou dans le coin inférieur gauche de la fenêtre.
- Lorsque plusieurs fenêtres sont affichées, chacune possède sa propre icône SCU.
- L'icône SCU ombrée s'affiche lors de l'utilisation de styles visuels 3D.
- La commande ICONESCU permet de désactiver l'icône SCU.
Icône SCU et plusieurs fenêtres
Si vous avez plusieurs fenêtres, chacune affiche sa propre icône SCU.
Variations des types d'icône SCU

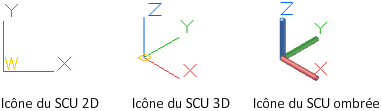

L'icône du SCU est affichée de diverses manières pour faciliter la visualisation de l'orientation du plan de construction. Les illustrations ci-dessous représentent les différentes icônes qui peuvent apparaître à l'écran :
Vous pouvez utiliser la commande ICONESCU pour passer de l'icône SCU 2D à l'icône SCU 3D. Vous pouvez également utiliser cette commande pour modifier la taille, la couleur et la largeur de ligne de l'icône du SCU 3D.
L'icône du crayon cassé remplace l'icône SCU 2D lorsque la direction de visée est sur un plan parallèle au plan XY du SCU. L'icône en forme de crayon cassé indique que le plan XY est presque perpendiculaire à votre direction de visée. Cette icône vous avertit que vous ne devez pas utiliser votre périphérique de pointage pour spécifier des coordonnées.
Quand vous utilisez un périphérique de pointage pour localiser un point, il est normalement situé sur le plan XY. Si le SCU est pivoté de telle sorte que l'axe Z se trouve dans un plan parallèle au plan de visualisation, c'est-à-dire si l'arête du plan XY est tournée vers l'observateur, il peut s'avérer difficile de visualiser l'emplacement futur du point. Dans ce cas, le point se trouvera sur un plan parallèle au plan de visualisation qui contient également le point SCU d'origine. Par exemple, si la direction de visée correspond à l'axe X, les coordonnées spécifiées avec un périphérique de pointage seront définies sur l'axe YZ, qui contient le point SCU d'origine.
Utilisez l'icône SCU 3D pour mieux visualiser le plan sur lequel seront projetées les coordonnées ; cette icône n'est jamais remplacée par une icône de crayon cassé.
