DECALER (commande)

Crée des cercles concentriques, des lignes parallèles et des courbes parallèles.

Méthodes d'accès

Bouton

Barre d'outils : Jeu d'outils Dessin

Groupe d'outils Copier

Décalage

Menu: Modification

Décaler

Résumé

Vous pouvez décaler un objet à une distance spécifiée ou par le biais d'un point. Une fois que vous avez décalé des objets, vous pouvez les ajuster et les prolonger. Il s'agit d'une méthode efficace pour créer des dessins contenant de nombreuses lignes et courbes parallèles.

La commande DECALER est répétée pour un plus grand confort d'utilisation. Pour mettre fin à la commande, appuyez sur ENTREE.

Liste des invites

Les invites suivantes s'affichent.

Paramètres courants: Effacer source = courant Calque = courant OFFSETGAPTYPE = courant

Spécifiez la distance de décalage ou [Via/Effacer/Calque] <courant>: Spécifiez une distance, entrez une option ou appuyez sur ENTREE.

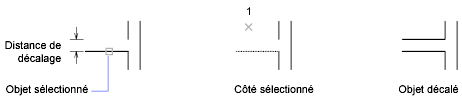

Distance de décalage

Crée un objet, en le décalant par rapport à un autre selon la distance indiquée.

Quitter: Met fin à la commande DECALER.
Multiple: Permet d'activer le mode de décalage Multiple, qui répète l'opération de décalage en utilisant la distance de décalage courante.
Annuler: Annule le décalage précédent.

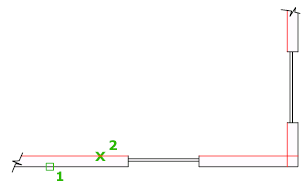

Par

Crée un objet en le faisant passer par le point indiqué.

Remarque : Pour obtenir de meilleurs résultats lorsque vous décalez une polyligne avec des coins, spécifiez la valeur pour "Par le point" à proximité du milieu d'un segment de ligne, et non près d'un coin.

Effacer

Efface l'objet source après l'opération de décalage.

Calque

Détermine si les objets décalage sont créés sur le calque courant ou sur le calque de l'objet source.
