ECHELLE (commande)

Agrandit ou réduit des objets sélectionnés en conservant leurs proportions après la mise à l'échelle.

Méthodes d'accès

Bouton

 Barre d'outils : Jeux d'outils Dessin Groupe d'outils Déplacer/Rotation/Echelle Echelle

 Menu:  Modification Echelle

 Menu contextuel : Sélectionnez l'objet à mettre à l'échelle. Cliquez avec le bouton droit de la souris sur la zone de dessin et choisissez Echelle.

Résumé

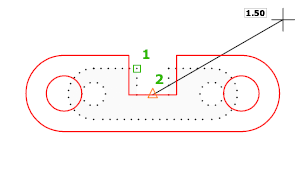

Pour mettre un objet à l'échelle, indiquez un point de base et un facteur d'échelle. Le point de base agit comme le centre de l'opération de mise à l'échelle et reste fixe. Un facteur d'échelle supérieur à 1 agrandit l'objet. Un facteur d'échelle compris entre 0 et 1 réduit l'objet.

Liste des invites

Les invites suivantes s'affichent.

Choix des objets: Utilisez une méthode de sélection d'objets et appuyez sur ENTREE une fois l'opération terminée

Spécifiez le point de base: Spécifiez un point

Le point de base désigne le point qui demeure au même emplacement au fur et à mesure que change la taille de l'objet sélectionné (et donc que l'objet s'éloigne de ce point de base immobile).

Remarque : Lorsque vous utilisez la commande ECHELLE avec des objets annotatifs, la position de l'objet est mise à l'échelle par rapport au point de base de l'opération de mise à l'échelle, mais la taille de l'objet reste inchangée.

Spécifiez le facteur d'échelle ou [Copier/Référence]: Spécifiez un facteur d'échelle, tapez c ou r.

Facteur d'échelle

Multiplie les dimensions des objets sélectionnés par l'échelle indiquée. Un facteur d'échelle supérieur à 1 agrandit les objets. Un facteur d'échelle compris entre 0 et 1 réduit les objets. Vous pouvez également faire glisser le curseur afin d'augmenter ou de diminuer la taille de l'objet.

Copier

Crée une copie des objets sélectionnés pour la mise à l'échelle.

Référence

Définit l'échelle des objets sélectionnés en fonction d'une longueur de référence et d'une nouvelle longueur définie.
