Crée une cote linéaire.
Méthodes d'accès
Bouton
Barre d'outils : Jeu d'outils Annotation
Groupe d'outils Cotes Icône déroulante Cotes Cote linéaire Menu:
Résumé
Crée une cote linéaire dotée d'une ligne de cote horizontale, verticale ou pivotée. Cette commande remplace les commandes COTHOR et COTVERTICAL.
Liste des invites
Les invites suivantes s'affichent.
Spécifiez le premier point d'origine de la ligne d'attache ou <sélectionnez un objet>: Spécifiez un point ou appuyez sur Entrée pour sélectionner l'objet à coter
Une fois que vous avez défini les points d'origine de la ligne d'attache ou l'objet à coter, l'invite suivante apparaît :
Indiquez la position de la ligne de cote ou [textMult/TExte/Angle/Horizontale/Verticale/Rotation]: Spécifiez un point ou entrez une option.

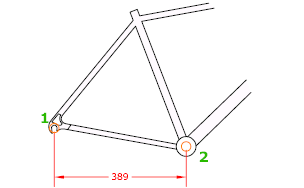

Premier point d'origine de la ligne d'attache
Vous invite à indiquer le point d'origine de la deuxième ligne d'attache après avoir indiqué le point d'origine de la première.
Position de la ligne de cote
Utilise le point spécifié pour placer la ligne de cote et détermine la direction de traçage des lignes d'attache. Une fois l'emplacement spécifié, la cote est dessinée.
TextMult
Affiche l'éditeur de texte sur place, qui permet de modifier le texte de cote. Utilisez des codes de contrôle et des chaînes de caractères Unicode pour entrer des caractères spéciaux ou des symboles. Voir la section Codes de contrôle et caractères spéciaux.
Si les unités alternatives ne sont pas activées dans le style de cote, vous pouvez les afficher en entrant des crochets ([ ]). Pour plus d'informations sur le formatage du texte de cote, voir la section Sélection et modification d'objets.
La présentation des mesures générées est déterminée par le style de cote courant.
Texte
Personnalise le texte de cote sur la ligne de commande. La mesure de cote générée est affichée entre chevrons.
Pour inclure la mesure générée, utilisez des chevrons (< >) pour représenter cette mesure. Si les unités alternatives ne sont pas activées dans le style de cote, vous pouvez les afficher en entrant des crochets ([ ]).
Les propriétés de texte de cote se définissent sur l'onglet Texte des boîtes de dialogue Nouveau style de cote, Modifiez le style de cote et Ignorer le style de cote.
Angle

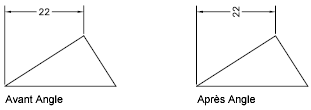

Modifie l'angle du texte de cote.
Horizontale
Permet de créer des cotes linéaires horizontales.
Verticale
Permet de créer des cotes linéaires verticales.
- Position de la ligne de cote
Rotation
Permet de créer des cotes linéaires soumises à une rotation.
Sélection d'objets
Détermine automatiquement les points d'origine des première et deuxième lignes d'attache après la sélection d'un objet.
Pour les polylignes et autres objets décomposables, seuls les segments de ligne et d'arc sont cotés. Vous ne pouvez pas sélectionner des objets dans un bloc à l'échelle non uniforme.

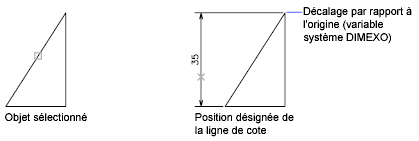

Si vous sélectionnez une ligne ou un arc, le programme prend les extrémités de la ligne ou de l'arc comme origines des lignes d'attache. Les lignes d'attache sont décalées des extrémités de la distance définie sous Décalage de l'origine dans l'onglet Lignes et flèches des boîtes de dialogue Nouveau style de cote, Modifier le style de cote et Remplacer le style courant. Voir COTSTYLE. Cette valeur est stockée dans la variable système DIMEXO.
Si vous sélectionnez un cercle, le programme prend les extrémités du diamètre comme origines de la ligne d'attache. Si le point servant à sélectionner le cercle est proche du point cardinal nord ou sud, le programme dessine une cote horizontale. Si ce point est proche des points est ou ouest, le programme dessine une cote verticale.
