CORRIGERSURF (commande)

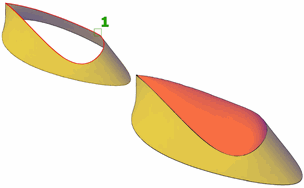

Crée une surface par le raccord d'une extrémité sur une arête de surface formant une boucle fermée.

Méthodes d'accès

Bouton

 Barre d'outils : Jeux d'outils Modélisation Groupe d'outils Surfaces - Créer Correction de surface

 Menu: Dessin Modélisation 3D Surfaces Corriger

Résumé

Vous pouvez également ajouter une courbe sur la boucle fermée pour contraindre et guider la surface de correction.

Lorsque vous créez une surface de correction, vous pouvez spécifier la continuité et la magnitude de la courbure de surface. Si la variable système SURFACEASSOCIATIVITY est définie sur 1, l'associativité est maintenue entre la surface de correction et les courbes ou arêtes d'origine.

Liste des invites

Les invites suivantes s'affichent.

Sélectionnez les arêtes de surface à corriger ou [CHaîne/COurbes] <COurbes>:

Arêtes de surface

Sélectionne des arêtes de surface individuelles et les ajoute au jeu de sélection.

Chaîne

Sélectionne des arêtes contiguës de surfaces connectées mais séparées.

Courbes

Sélectionne des courbes plutôt que des arêtes.

Sélectionnez une ou plusieurs arêtes de surface fermées (pas la surface elle-même), une chaîne d'arêtes, ou une ou plusieurs courbes. Vous ne pouvez pas choisir des arêtes et des courbes en même temps.

Liste d'options

Une fois que vous avez défini les arêtes de surface à corriger, les options suivantes s'affichent.

Appuyez sur Entrée pour accepter la surface de correction ou [CONtinuité/magnitude de COUrbure/Guidages]:

Continuité

Mesure la fluidité avec laquelle les surfaces s'unissent. La valeur par défaut est G0. Voir la section Présentation de la continuité de surface et de la magnitude de courbure. Sélectionnez une valeur ou utilisez la poignée pour modifier la continuité.

Magnitude de courbure

Pour de meilleurs résultats, entrez une valeur comprise entre 0 et 1 pour définir la rondeur de l'arête de surface de correction à son intersection avec la surface d'origine. La valeur par défaut est 0.5.

Guidages

Utilise des courbes de guidage supplémentaires pour modeler la surface de correction. Les courbes de guidage peuvent être des courbes ou des points.
